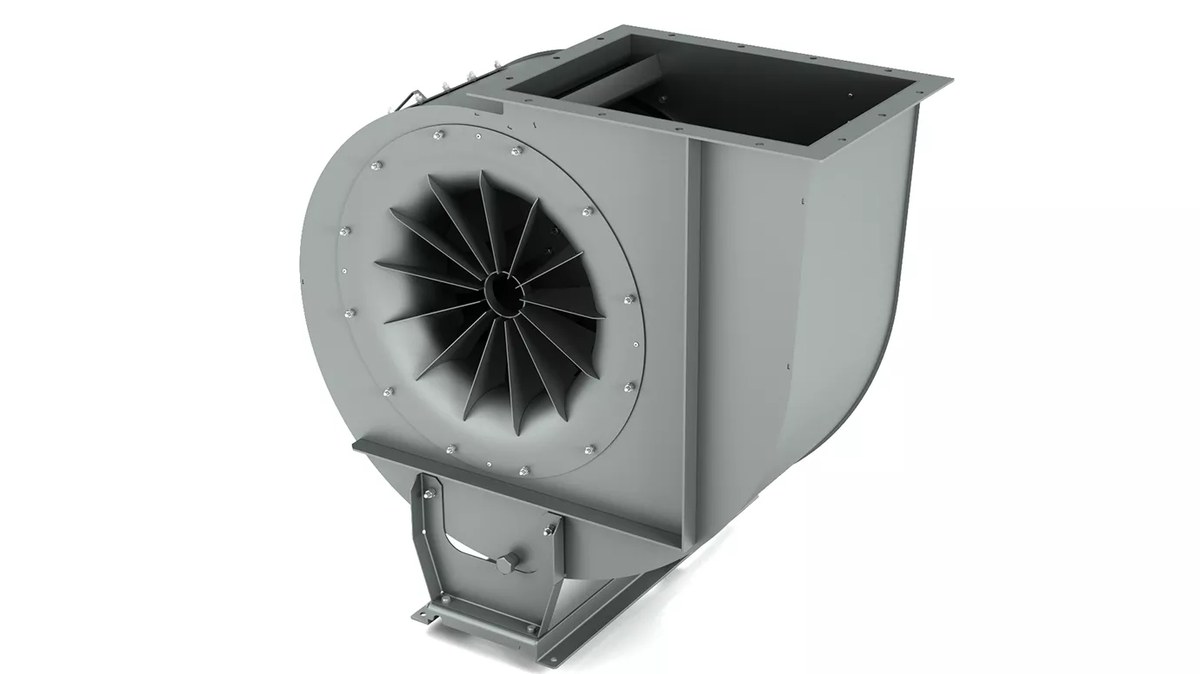

Вентилятор индустриальный радиальный ВИР800

Индустриальный радиальный вентилятор ВИР800 предназначен для систем вентиляции и кондиционирования низкого и среднего давления. Серия работает на чистом воздухе после фильтрации с запылённостью до 0,2 г/м3 в сухом состоянии.

Технические характеристики

Конструкция

Рабочее колесо выполнено с загнутыми назад лопатками специальной формы, дающими высокий КПД и низкий шум; направление вращения — правое (RD) или левое (LG). Корпус цельносварной, спиральный, поворотный; начиная с типоразмера 140 он разъёмный в горизонтальной плоскости, что облегчает доступ к колесу при обслуживании.

Серию выпускают в двух модификациях по входному узлу: с коллектором без направляющих лопаток и с коллектором с направляющими лопатками. Второй вариант позволяет подкручивать поток на входе в колесо и регулировать производительность без изменения частоты вращения.

Принцип работы

Воздух заходит в колесо по оси через входной коллектор, лопатки передают ему энергию и отбрасывают к периферии, а спиральный корпус преобразует скорость в статическое давление. Для систем низкого и среднего давления серия даёт высокий КПД в широком диапазоне расходов при умеренном уровне шума.

Исполнения и обозначения

Как подобрать

• расчётная пара для подбора — расход воздуха и полное давление в рабочей точке
• режим работы назначают по температуре среды: Т80 или Т150 (только для схемы 1)
• выбирают входной коллектор: без направляющих лопаток или с направляющим аппаратом
• положение корпуса и схему исполнения согласуют с компоновкой венткамеры
• исполнение по коррозии и взрывозащите определяют условиями помещения

Монтаж и обслуживание

• вентилятор устанавливают на раму или фундамент через комплект виброизоляторов
• стыки с воздуховодами выполняют через мягкие соединители
• проверяют соосность и зазор между колесом и входным коллектором
• после монтажа контролируют направление вращения и токи двигателя под нагрузкой
• регламентное обслуживание включает чистку колеса, контроль вибрации и смазку подшипников

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
