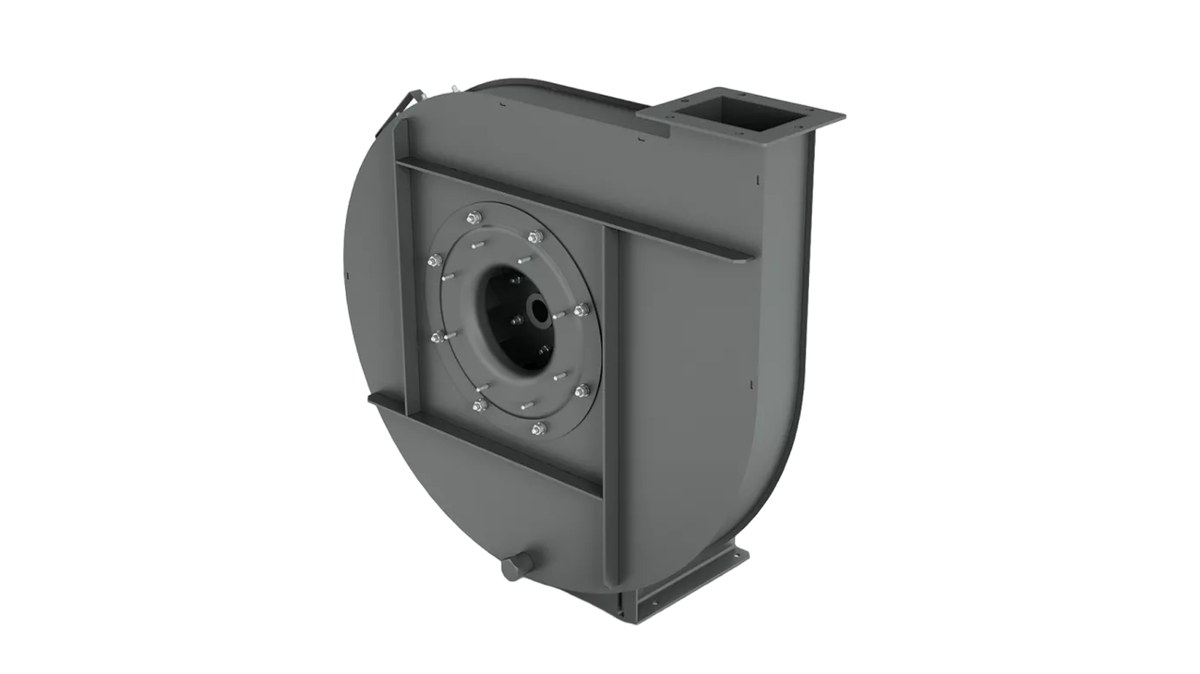

Вентилятор индустриальный радиальный ВИР200

Индустриальный радиальный вентилятор ВИР200 перемещает воздух и пылегазовоздушные смеси с запылённостью до 0,2 г/м3 в сухом воздухе и до 0,05 г/м3 во влажном. Серию применяют для технологических нужд и в составе фильтровентиляционных установок.

Технические характеристики

Конструкция

Рабочее колесо выполнено с загнутыми назад лопатками специальной формы, которые дают высокий КПД и умеренный уровень шума; колесо изготавливают в правом (RD) и левом (LG) направлениях вращения. Корпус цельносварной, спиральный, поворотный — положение выходного патрубка задаётся при изготовлении под конкретную схему обвязки.

ВИР200 выпускают в двух модификациях: с рабочим колесом номинального размера Dк = Dн и с колесом уменьшенного размера Dк = 0,95 Dн (кроме 5-й схемы исполнения). Уменьшенное колесо позволяет сдвинуть характеристику вниз и точнее попасть в требуемую рабочую точку без замены типоразмера корпуса.

Принцип работы

Воздух поступает в колесо через входной патрубок вдоль оси, лопатки разгоняют его и отбрасывают к периферии, а спиральный корпус преобразует скоростной напор в статическое давление. Загнутые назад лопатки дают пологую характеристику мощности: с ростом расхода двигатель не перегружается, что важно для длительной технологической работы.

Исполнения и обозначения

Как подобрать

• исходные данные для подбора — расход воздуха и полное давление сети в рабочей точке
• режим работы выбирают по температуре среды: Т80 или Т150 (только для схемы 1)
• проверяют запылённость среды — серия рассчитана на воздух после фильтрации
• схему исполнения и положение корпуса определяют компоновкой узла и способом привода
• исполнение по коррозии и взрывозащите назначают по категории помещения

Монтаж и обслуживание

• вентилятор ставят на подготовленную раму или фундамент через комплект виброизоляторов
• присоединение к воздуховодам выполняют мягкими соединителями, чтобы не передавать вибрацию в сеть
• перед пуском проверяют направление вращения колеса и зазоры в проточной части
• при уличной установке предусматривают защиту двигателя и подшипниковых узлов от осадков
• в регламент входят контроль вибрации, состояния колеса и смазка подшипников

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
