Соединитель мягкий СОМ для осевых вентиляторов

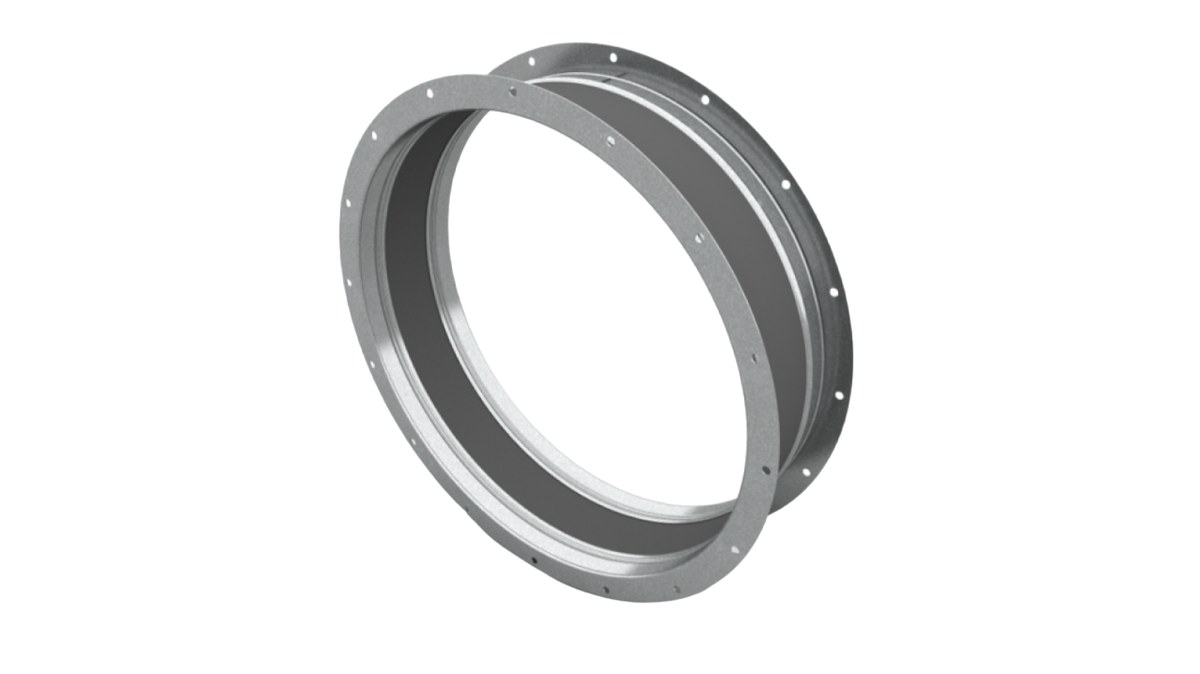

Соединитель мягкий СОМ — гибкая вставка между осевым вентилятором и воздуховодом или клапаном. Она развязывает агрегат и сеть, не пропуская в воздуховоды вибрацию и резонирующие силовые воздействия от работающего вентилятора.

Технические характеристики

Конструкция

Соединитель состоит из двух металлических фланцев, соединённых между собой гибким рукавом. Материал рукава подбирают под функциональное назначение вставки: от температуры и характера перемещаемой среды зависят и состав ткани, и способ её заделки в фланцы.

Назначение и конструкция конкретной вставки закодированы цифровым индексом в обозначении серии. Допустимая температура перемещаемого воздуха у разных серий СОМ лежит в пределах от −60 до +600 °С, поэтому серию выбирают строго по параметрам среды.

Принцип работы

Гибкий рукав воспринимает механические колебания, которые вентилятор передаёт в систему при перемещении воздуха, и гасит их до входа в жёсткий воздуховод. Заодно вставка компенсирует небольшие несоосности фланцев и упрощает стыковку вентилятора с сетью при монтаже.

Исполнения и обозначения

Как подобрать

• Серию выбирают по допустимой температуре среды в пределах от −60 до +600 °С
• Присоединительные размеры фланцев принимают по вентилятору и ответному участку сети
• Учитывают характер среды: запылённость, влажность, наличие агрессивных компонентов
• Длину вставки согласуют с монтажным зазором между вентилятором и воздуховодом
• Проверяют требования по дымоудалению или взрывозащите, если система относится к таким

Монтаж и обслуживание

• Ставится между вентилятором и воздуховодом или клапаном, на болтовое фланцевое соединение
• Рукав монтируют без натяжения и без излишнего провисания — иначе гасящий эффект теряется
• Воздуховод за вставкой закрепляют на своих опорах, вес сети не должен висеть на рукаве
• Стыки уплотняют, при монтаже следят за отсутствием перекоса фланцев
• Состояние рукава осматривают при плановом обслуживании, изношенную вставку меняют целиком
