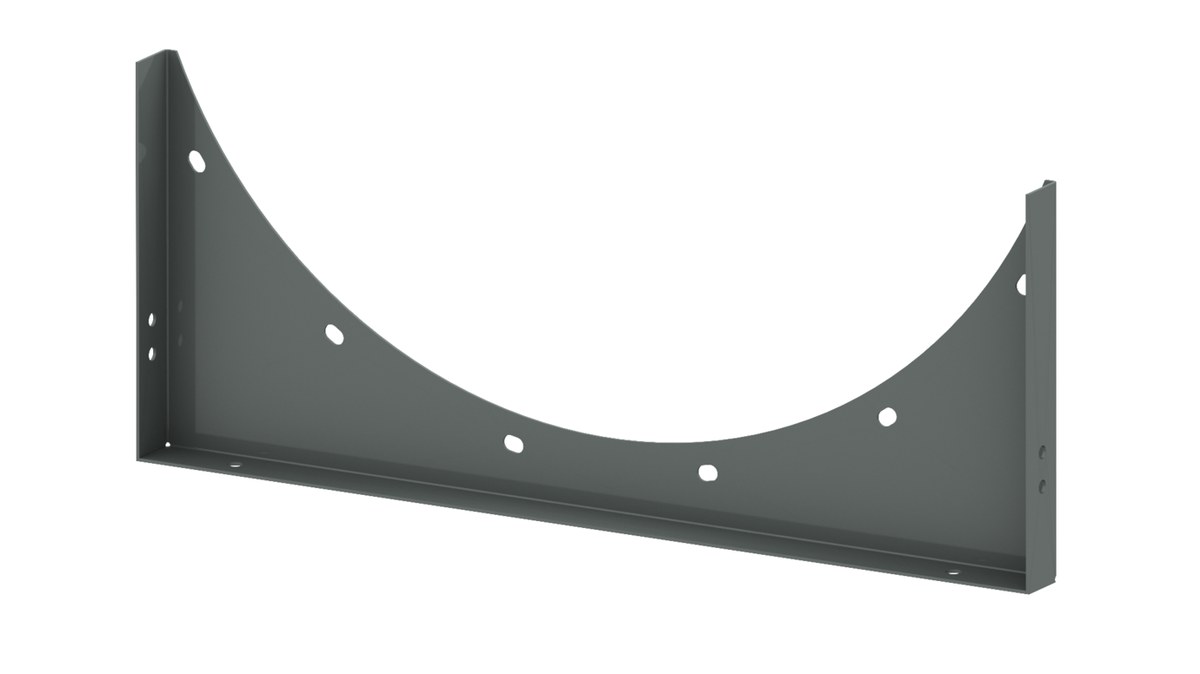

Монтажная опора МОБ-ОСА
⚙️ Подбор и заказ
Характеристики
Описание
Монтажная опора МОБ-ОСА — большая опора для установки осевого вентилятора серии ОСА в горизонтальном положении. Применяется, когда на вентиляторе смонтирован ВКО-ОСА либо когда используется модификация с радиусным входом ОСА-Е264.
Технические характеристики
Конструкция
Опора представляет собой сварную стальную конструкцию, повторяющую посадочные размеры корпуса вентилятора и передающую его вес на несущее основание. Изготавливается из углеродистой или нержавеющей стали, углеродистая сталь защищается лакокрасочным покрытием.
Увеличенная высота и опорная площадь рассчитаны на габарит вентилятора с установленным клапаном ВКО-ОСА или с радиусным входом, где корпус выходит за пределы обычной опоры. В основании предусмотрены отверстия для крепления к фундаменту или к площадке.
Принцип работы
Опора фиксирует вентилятор в горизонтальном положении и удерживает его ось на нужной отметке, разгружая присоединённые воздуховоды. Правильно закреплённая опора снимает изгибающие усилия с фланцев и сохраняет соосность агрегата с сетью на всём сроке эксплуатации.
Исполнения и обозначения
Изготавливается из углеродистой или нержавеющей стали. Типоразмер выбирают по вентилятору и его комплектации, размеры уточняются по опросному листу.
Как подобрать
- Типоразмер принимают по номеру вентилятора серии ОСА
- Учитывают комплектацию: опора рассчитана на вариант с ВКО-ОСА или радиусным входом ОСА-Е264
- Материал выбирают по условиям среды — углеродистая или нержавеющая сталь
- Проверяют отметку оси вентилятора и стыковку с воздуховодами
- Согласуют схему крепления к фундаменту или к металлоконструкции
Монтаж и обслуживание
- Опору выставляют по уровню до установки вентилятора
- Крепление к основанию выполняют через отверстия в опорной части, анкерами или болтами
- Между опорой и вентилятором при необходимости ставят виброизоляторы
- После затяжки проверяют соосность фланцев вентилятора и сети
- Периодически контролируют затяжку крепежа и состояние покрытия
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
