Основание виброизолирующее КАНАЛ-ВИБР

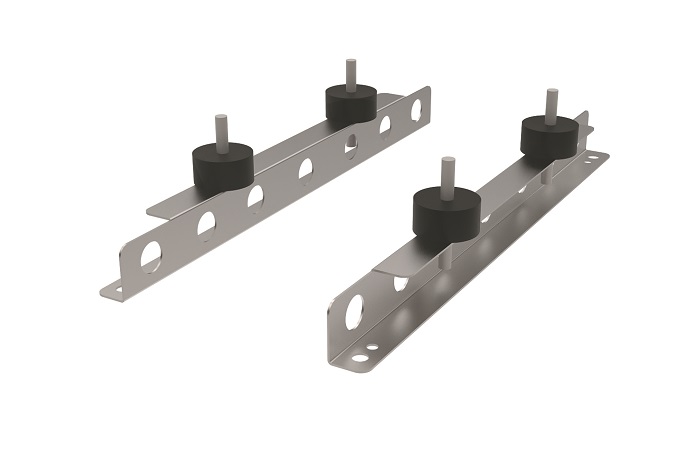

Основание виброизолирующее КАНАЛ-ВИБР — опорный узел серии КАНАЛ для установки вентиляторов и канального оборудования. Отделяет агрегат от строительных конструкций и не даёт вибрации уходить в перекрытие.

Технические характеристики

Конструкция

Основание представляет собой сварную стальную раму, на которую опирается агрегат, и комплект виброизоляторов между рамой и опорной поверхностью. Жёсткость рамы подобрана так, чтобы нагрузка распределялась по всем опорам равномерно.

Виброизоляторы подбирают под массу оборудования и частоту вращения колеса — от этого зависит эффективность гашения. Раму изготавливают из оцинкованной или окрашенной стали, в коррозионностойком исполнении — из нержавеющей; крепёжные отверстия выполняются по посадочным размерам агрегата.

Принцип работы

Виброизоляторы работают как упругая связь: колебания корпуса вентилятора гасятся в упругом элементе и почти не передаются на перекрытие и стены. Эффект достигается, когда собственная частота системы существенно ниже частоты возмущения, поэтому жёсткость опор подбирают по массе агрегата, а не берут произвольную.

Исполнения и обозначения

Как подобрать

• По массе и габаритам устанавливаемого агрегата.
• По посадочным размерам и схеме опор оборудования.
• По частоте вращения колеса — она определяет требуемую жёсткость виброизоляторов.
• По допустимому уровню вибрации, передаваемой на конструкции здания.
• По условиям среды: влажность и агрессивность определяют исполнение рамы.

Монтаж и обслуживание

• Раму устанавливают на выровненное основание, добиваясь равномерной нагрузки на все виброизоляторы.
• Агрегат крепят к раме по всем предусмотренным точкам, без натяга и перекоса.
• Присоединение к воздуховодам выполняют через гибкие вставки — жёсткая врезка обнуляет виброизоляцию.
• Кабели и трубопроводы подводят с петлёй, не создавая жёстких связей с корпусом.
• При обслуживании проверяют осадку виброизоляторов и отсутствие касаний рамы с конструкциями.

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
