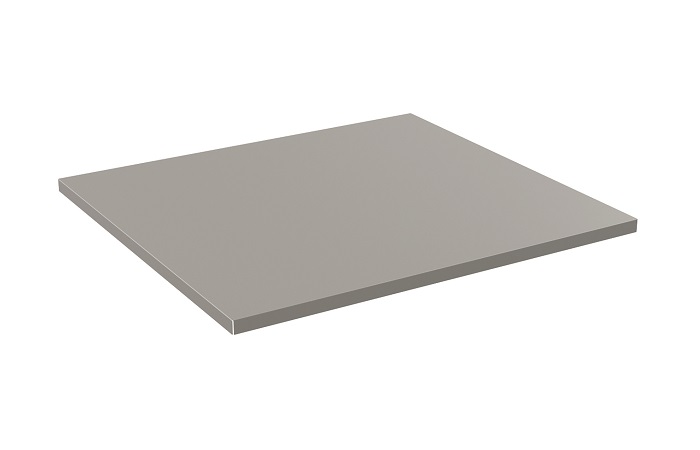

Крыша от осадков КАНАЛ-КРЫША

КАНАЛ-КРЫША — защитный элемент серии КАНАЛ, устанавливаемый над открытым торцом воздуховода или оборудования на улице. Не даёт дождю и снегу попадать внутрь канала, сохраняя проходное сечение свободным.

Технические характеристики

Конструкция

Изделие представляет собой стальной зонт с отбортовкой и стойками, которые задают зазор между крышей и торцом канала. Через этот зазор проходит воздух, а вертикально падающие осадки отводятся по скатам за пределы сечения.

Крышу изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей, по запросу с порошковой окраской для наружной эксплуатации. Крепление выполняется к фланцу или обечайке канала на болтах, размеры согласуются с типоразмерным рядом серии КАНАЛ.

Принцип работы

Зонт работает как механическая преграда для осадков: воздух свободно проходит в кольцевом зазоре между кромкой канала и скатами, а вода стекает наружу. Величина зазора подобрана так, чтобы дополнительное сопротивление оставалось небольшим и не влияло заметно на рабочую точку системы.

Исполнения и обозначения

Как подобрать

• По сечению или диаметру воздуховода, на который устанавливается зонт.
• По расходу воздуха: зазор должен пропускать поток без заметного роста сопротивления.
• По климатическим условиям площадки — снеговой и ветровой нагрузке.
• По исполнению материала с учётом агрессивности наружной среды.
• По необходимости сетки от птиц и крупного мусора.

Монтаж и обслуживание

• Зонт крепят к торцу канала на стойках, выдерживая проектный зазор по всему периметру.
• Крепёж выполняют с уплотнением, чтобы вода не проникала по отверстиям.
• Проверяют устойчивость узла к ветровой нагрузке и надёжность фиксации стоек.
• После зимы осматривают конструкцию на наличие деформаций от снега и наледи.
• Периодически очищают зазор и сетку от листвы и пуха.

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
