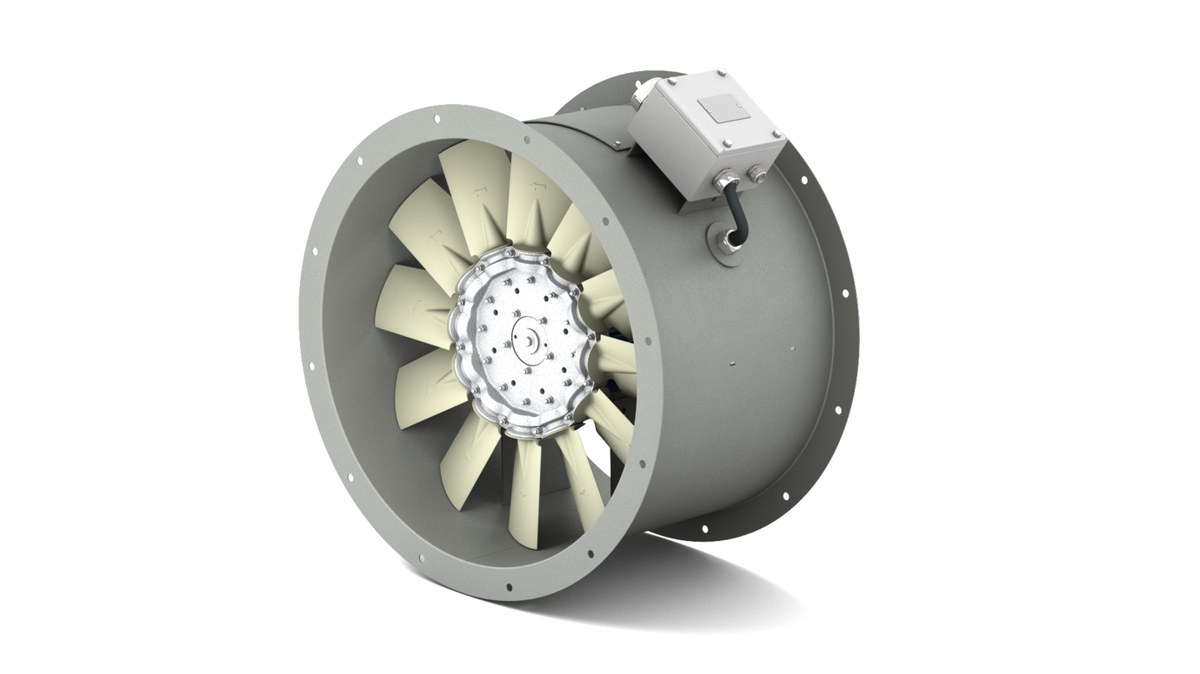

Вентиляторы осевые ОСА 300; ОСА 301
⚙️ Подбор и заказ
Характеристики
Описание
Осевые вентиляторы ОСА 300 и ОСА 301 — машины низкого и среднего давления для систем вентиляции, воздушного отопления и противодымного подпора. Конструкция включает рабочее колесо новой конструкции, цельносварной выкатанный корпус и асинхронный двигатель внутри корпуса.
Технические характеристики
Конструкция
Рабочее колесо выполнено с поворотными лопатками: угол установки регулируется, что позволяет вывести машину на максимальный КПД в заданной точке. Лопатки объёмные, изготовлены литьём под давлением; живое сечение потока максимально увеличено, поэтому скорость на выходе заметно снижается.
Опорная стойка двигателя имеет аэродинамическую форму и одновременно работает как спрямляющий аппарат, снимая закрутку потока за колесом. Корпус выкатан из листа и выполнен цельносварным, с точной геометрией внутреннего сечения по концам лопаток и присоединительными фланцами.
Принцип работы
Колесо сообщает воздуху энергию и перемещает его вдоль оси корпуса, а спрямляющий аппарат за колесом переводит вращательную составляющую скорости в полезное давление. За счёт увеличенного живого сечения серия даёт большие расходы при умеренном напоре — типичный режим общеобменной вентиляции и систем подпора.
Исполнения и обозначения
Вентиляторы изготавливают в общепромышленном (Н) и коррозионностойком (К) исполнениях. При заказе уточняются типоразмер, угол установки лопаток, монтажное положение и температура окружающей среды на объекте.
Как подобрать
- расчётные данные для подбора — расход воздуха и полное давление сети
- серия рассчитана на низкое и среднее давление: проверьте сопротивление тракта
- угол установки лопаток подбирают под требуемую рабочую точку
- исполнение выбирают по агрессивности среды и условиям эксплуатации
- для систем ПД проверяют соответствие проектным требованиям к подпору
Монтаж и обслуживание
- вентилятор монтируют в канал или на опору, соблюдая проектное направление потока
- при свободном входе устанавливают входной коллектор ВКО-ОСА
- стыки с воздуховодами выполняют через мягкие соединители
- для наружной установки предусматривают защиту от осадков ЗОНТ-ОСА
- в обслуживание входят осмотр лопаток, контроль вибрации и проверка изоляции двигателя
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
