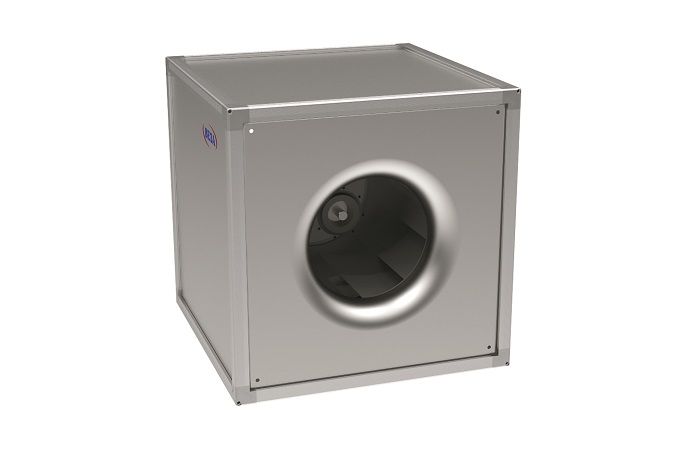

Вентилятор канальный радиальный каркасно-панельный КАНАЛ-КВАРК-КП

Вентилятор КАНАЛ-КВАРК-КП — канальный радиальный вентилятор квадратного сечения в каркасно-панельном корпусе. Применяется в приточных и вытяжных системах с квадратными воздуховодами серии КАНАЛ.

Технические характеристики

Конструкция

Корпус собран по каркасно-панельной схеме: несущий стальной каркас из профилей и навесные панели, закреплённые снаружи. Такая конструкция даёт жёсткость при значительных габаритах и позволяет снимать панель обслуживания без нарушения несущей рамы.

Внутри на виброизолирующем основании установлен электродвигатель с радиальным рабочим колесом, отбалансированным в сборе. Панели изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей; присоединение к сети — фланцевое, по квадратному типоразмерному ряду.

Принцип работы

Рабочее колесо разгоняет воздух в радиальном направлении, а корпус собирает поток и переводит скоростной напор в статическое давление. Квадратное сечение корпуса совпадает с сечением канала, поэтому агрегат встраивается в линию без переходников и не создаёт дополнительных местных сопротивлений на входе и выходе.

Исполнения и обозначения

Как подобрать

• По рабочей точке — расходу воздуха и полному давлению сети.
• По сечению квадратного воздуховода и присоединительным размерам.
• По условиям среды: температура, влажность, наличие агрессивных примесей.
• По уровню шума в зоне установки и необходимости шумоглушителя.
• По схеме электропитания и способу регулирования производительности.

Монтаж и обслуживание

• Агрегат врезают в сеть через гибкие вставки и опирают на виброизоляторы.
• Со стороны панели обслуживания оставляют пространство для выемки блока двигателя с колесом.
• Прямой участок перед всасом выдерживают по рекомендации, иначе рабочая точка смещается.
• Подключение выполняют с тепловой защитой двигателя и заземлением каркаса.
• Периодически очищают колесо и контролируют вибрацию на опорах.

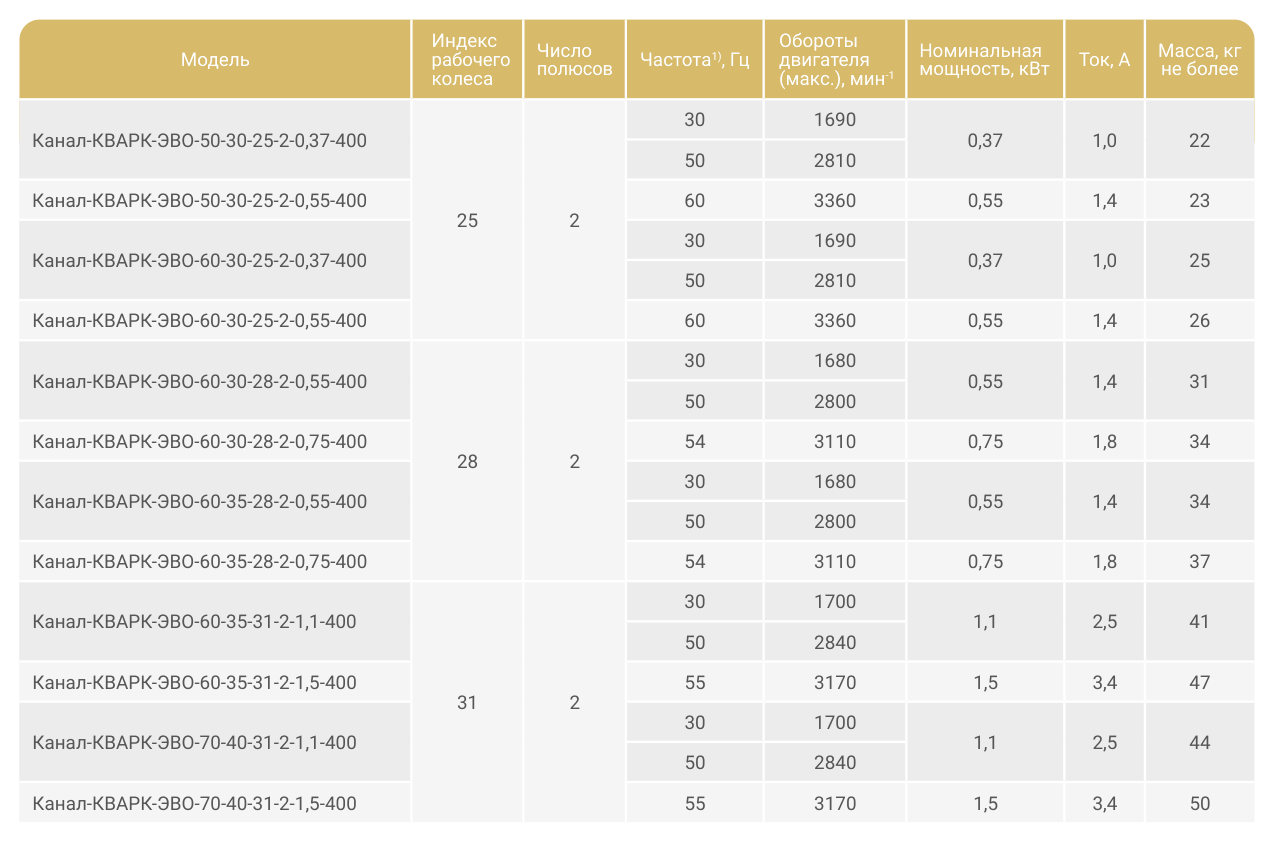

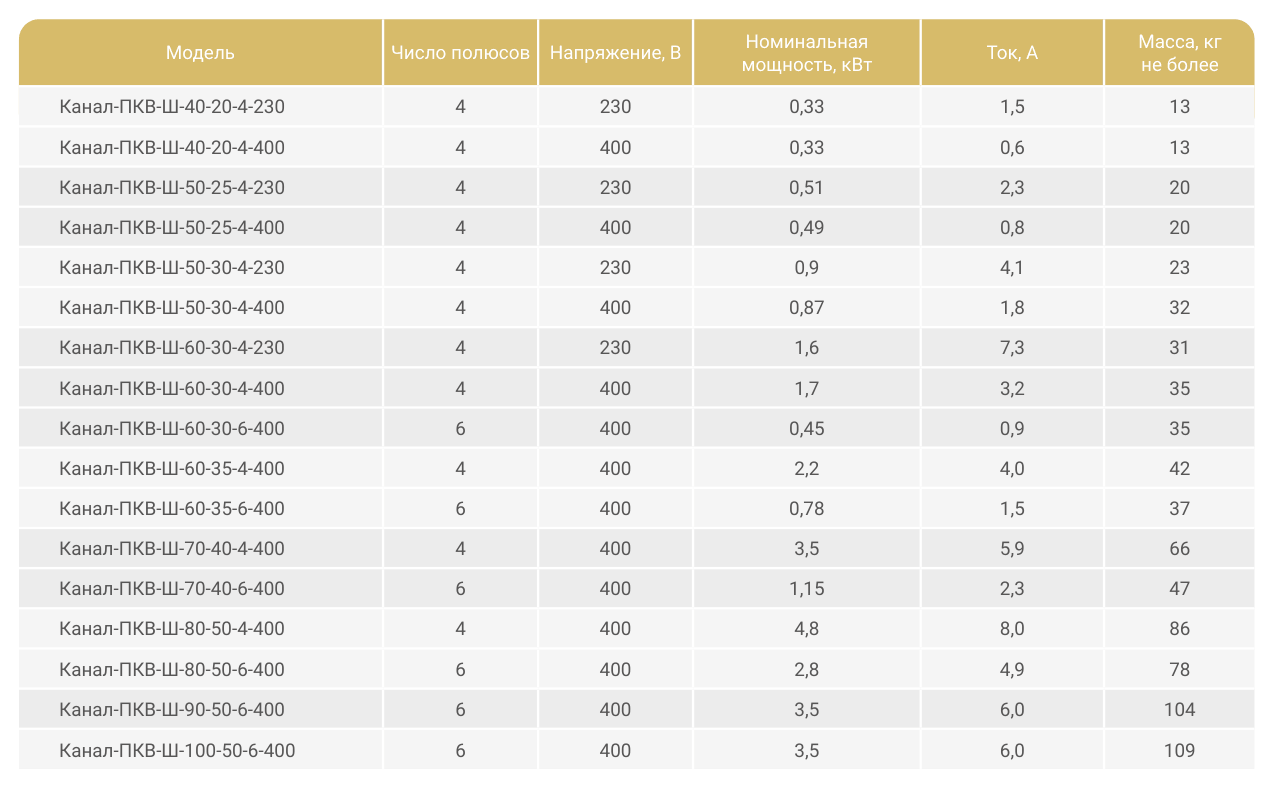

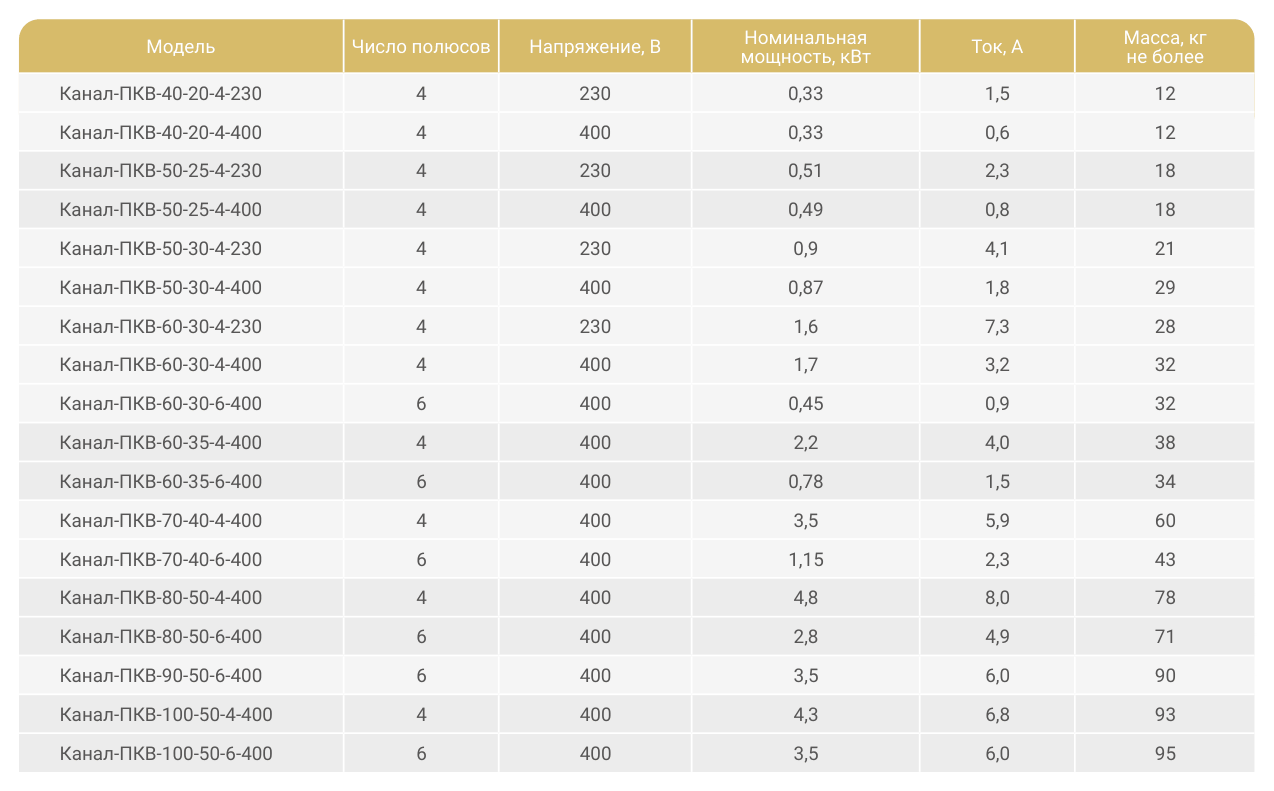

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
