Вентилятор Канал-ВЕНТ-П с вперёд загнутыми лопатками

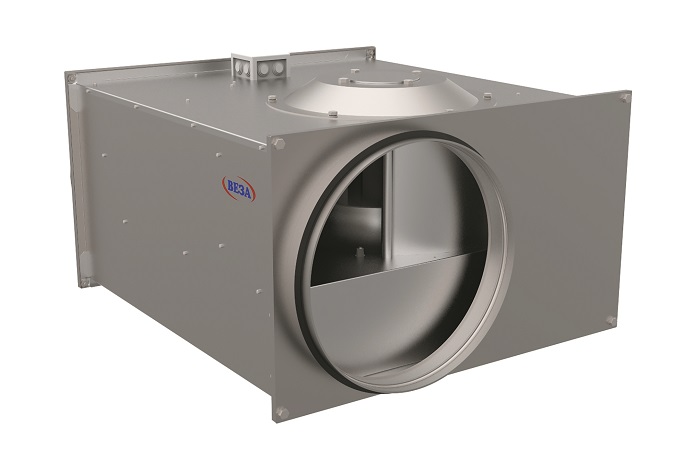

Вентилятор Канал-ВЕНТ-П — канальный радиальный вентилятор с рабочим колесом с вперёд загнутыми лопатками, встраиваемый в прямоугольный воздуховод. Применяется в приточных и вытяжных системах общественных и промышленных зданий.

Технические характеристики

Конструкция

Вентилятор собран в прямоугольном корпусе из оцинкованной стали с фланцами под воздуховод. Внутри установлен электродвигатель с рабочим колесом с вперёд загнутыми лопатками; двигатель закреплён на виброизолирующем основании, съёмная панель даёт доступ к колесу и клеммной коробке.

Колесо балансируется в сборе с валом двигателя, что снижает вибрацию на опорах и продлевает ресурс подшипниковых узлов. Исполнения различаются материалом и покрытием корпуса — общепромышленное из оцинкованной стали, коррозионностойкое и взрывозащищённое под соответствующие среды.

Принцип работы

Колесо с вперёд загнутыми лопатками разгоняет воздух и переводит его скорость в давление в улитке корпуса. Такая геометрия даёт высокий расход при умеренных оборотах и компактных габаритах, поэтому вентилятор хорошо работает в сетях с невысоким и средним сопротивлением, характерных для приточно-вытяжных систем зданий.

Исполнения и обозначения

Как подобрать

• По рабочей точке: расход воздуха и полное давление сети.
• По сечению прямоугольного воздуховода и присоединительным размерам.
• По допустимому уровню шума — рядом с обслуживаемыми помещениями берут шумоизолированное исполнение.
• По температуре и составу перемещаемой среды.
• По схеме управления: напряжение питания, регулирование частоты вращения, защита двигателя.

Монтаж и обслуживание

• Вентилятор врезают в канал через гибкие вставки с обеих сторон, чтобы вибрация не уходила в сеть.
• Корпус ставят на виброопоры и оставляют доступ к съёмной панели со стороны обслуживания.
• На входе выдерживают прямой участок: местные сопротивления перед всасом смещают рабочую точку.
• Подключение выполняют по схеме в клеммной коробке, с тепловой защитой двигателя и заземлением.
• При обслуживании очищают колесо от отложений — налипание пыли нарушает балансировку.

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
