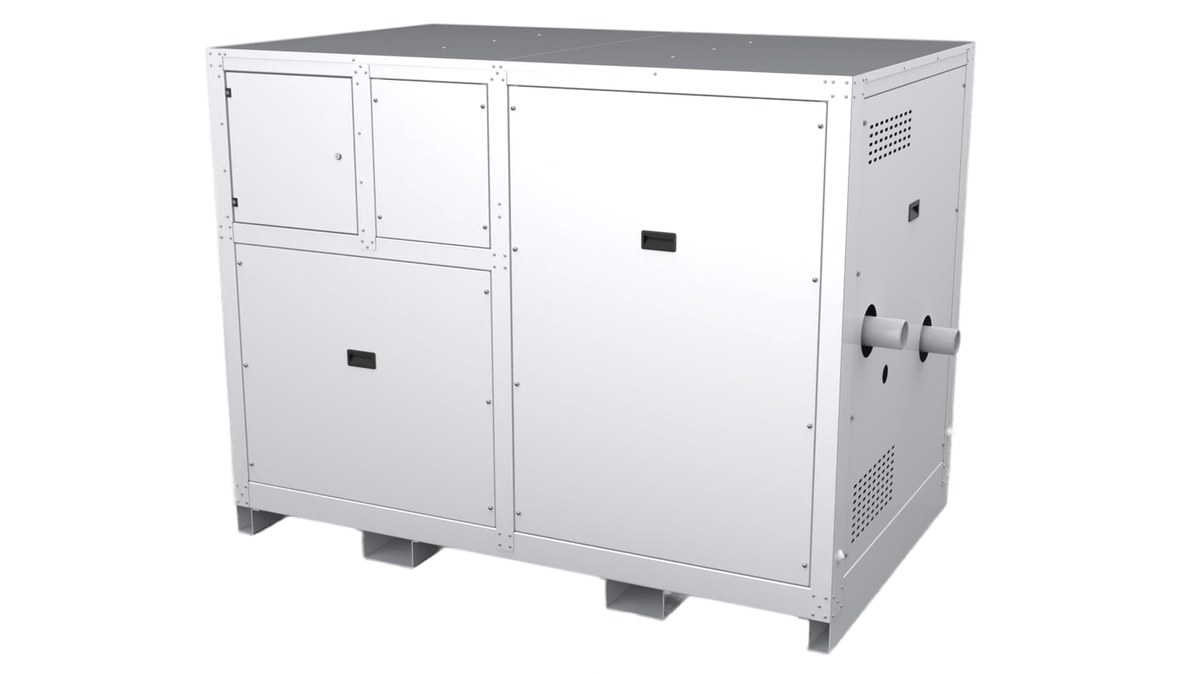

Гидромодуль АкваВЕНС 2.0 КНБ
⚙️ Подбор и заказ
Характеристики
Описание
Технические характеристики
Конструкция
Изделие собирается на заводе и поставляется готовым узлом. В состав в зависимости от схемы входят центробежные насосы, расширительные баки, аккумулирующие баки, запорная и предохранительная арматура, контрольно-измерительные приборы и прочее необходимое оборудование.
Характеристику насосов выбирают по требуемому расходу и суммарным потерям давления в агрегатах и обвязке. Объём расширительного бака соответствует температурному расширению теплоносителя при заданном температурном графике, а аккумулирующий бак увеличивает объём контура.
Принцип работы
Аккумулирующий бак увеличивает инерционность системы тепло- и холодопотребления: он сглаживает колебания нагрузки и уменьшает число пусков компрессоров при малом расходе у потребителей. Насосная группа при этом удерживает расчётный расход через испаритель холодильной машины.
Исполнения и обозначения
Исполнение КНБ комплектуется по выбранной схеме. Объём баков, характеристики насосов и набор арматуры уточняются по опросному листу.
Как подобрать
- Расход и напор насосов принимают по нагрузке и гидравлике контура
- Объём аккумулирующего бака подбирают по требуемой инерционности системы
- Расширительный бак рассчитывают по температурному графику и объёму теплоносителя
- Учитывают тип теплоносителя: вода или раствор гликоля
- Согласуют схему с моделью чиллера и составом потребителей
Монтаж и обслуживание
- Устанавливается в техпомещении, основание должно выдерживать вес заполненных баков
- Подключение к контуру выполняют по проектной схеме обвязки
- Контур заполняют, промывают и удаляют воздух перед пуском насосов
- Давление в расширительном баке и настройку предохранительного клапана проверяют при наладке
- При обслуживании контролируют насосы, арматуру и показания КИП
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
