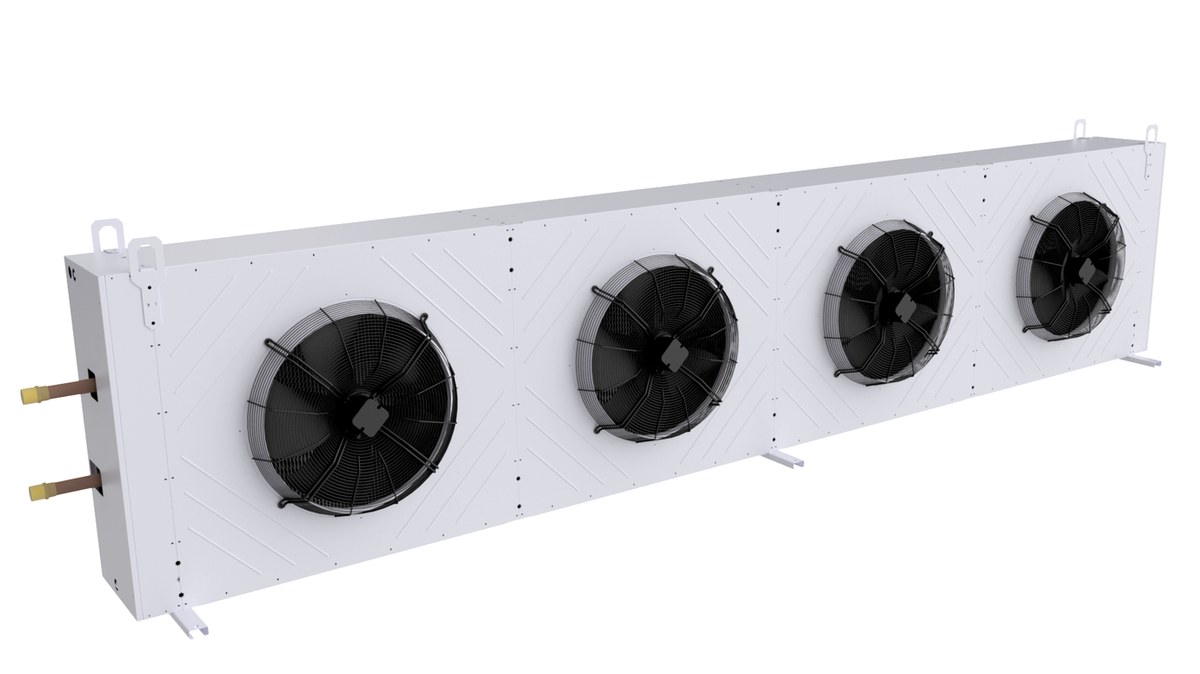

Драйкулеры МАВО.D.2

Драйкулеры МАВО.D.2 — базовая серия сухих охладителей жидкости. Отводят тепло от воды или раствора гликоля в наружный воздух и применяются в системах свободного охлаждения и технологического холодоснабжения.

Технические характеристики

Конструкция

Трубный пучок защищён по особой технологии от перетирания трубок, а между вентиляторами установлены перегородки, разделяющие секции и позволяющие вести ступенчатое регулирование производительности по фактической тепловой нагрузке.

Корпус выполняют из оцинкованной или нержавеющей стали, длина — от 1076 до 6276 мм, под заказ до 12000 мм. Вентиляторы Ø630 мм в один или два ряда, под заказ Ø800 и Ø910 мм. Опции: нержавеющий корпус, автоматика (клеммная коробка, шкаф ШСАУ, аварийный выключатель на каждый вентилятор), утолщённые трубки, ламели с покрытием, медное оребрение, виброопоры.

Принцип работы

Теплоноситель прокачивается по трубкам теплообменника, а вентиляторы продувают через оребрение наружный воздух, которому и передаётся тепло. Контур остаётся замкнутым, поэтому теплоноситель не контактирует с воздухом и не требует водоподготовки, как в испарительных схемах.

Исполнения и обозначения

Как подобрать

• Мощность подбирают в диапазоне 18,8…543,4 кВт по тепловой нагрузке
• Задают расход теплоносителя, его тип и температурный график
• Расчётную температуру наружного воздуха принимают по району строительства
• Число рядов и диаметр вентиляторов выбирают по площадке и допустимому уровню шума
• Опции и исполнение определяют по агрессивности атмосферы и требованиям взрывозащиты

Монтаж и обслуживание

• Устанавливают на площадке или кровле со свободным притоком и выбросом воздуха
• Гидравлическую обвязку выполняют с воздухоотводчиками в верхних точках и дренажом в нижних
• При работе на воде предусматривают меры от замерзания или переходят на раствор гликоля
• Электропитание вентиляторов подключают по выбранной схеме автоматики
• Оребрение регулярно очищают, контролируют отсутствие протечек в обвязке

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
