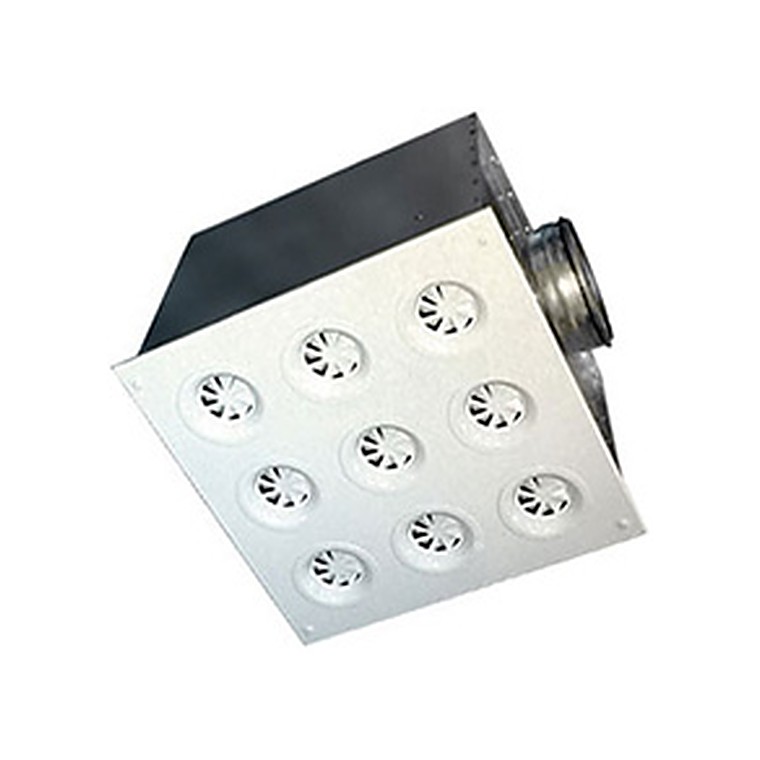

Панельные воздухораспределители с закручивателями 1ВПЗ, 1ВПЗР
⚙️ Подбор и заказ
Описание
Воздухораспределители панельные 1ВПЗ, 1ВПЗР предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны помещений различного назначения широким коническим потоком с интенсивным перемешиванием воздуха. Воздухораспределители 1ВПЗ, 1ВПЗР состоят из воздухораздающей панели прямоугольной формы, в которой установлены диффузоры с плосколопаточными закручивателями, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПЗР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | A, | B, | Ødп, | a, | b, | C, | E, | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | мм | 1ВПЗ | 1ВПЗР | |
| 1ВПЗ/1ВПЗР | ||||||||||
| 450 x 450 | 0,024 | 450 | 450 | 199 | 420 | 420 | 350 | 220 | 8,9 | 9,6 |
| 595 x 595 | 0,042 | 595 | 595 | 249 | 570 | 570 | 390 | 230 | 14,5 | 15,3 |
| 900 x 595 | 0,063 | 900 | 595 | 314 | 870 | 570 | 650 | 430 | 26,0 | 27,1 |
| 1195 x 595 | 0,085 | 1195 | 595 | 354 | 1170 | 570 | 650 | 430 | 36,0 | 37,4 |
| 900 x 900 | 0,095 | 900 | 900 | 399 | 870 | 870 | 690 | 465 | 34,5 | 35,9 |
| 1ВПЗ-С/1ВПЗР-С | ||||||||||
| 450 x 450 | 0,024 | 450 | 450 | 199 | 420 | 420 | 200 | — | 7,4 | 8,1 |
| 595 x 595 | 0,042 | 595 | 595 | 249 | 570 | 570 | 200 | — | 12,0 | 12,9 |
| 900 x 900 | 0,095 | 900 | 595 | 399 | 870 | 870 | 300 | — | 27,0 | 28,5 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | ||||
| размер | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 450 x 450 | 40 | 2 | 2,2 | 0,9 | 80 | 9 | 4,3 | 1,7 | 150 | 33 | 3,2 | 2,2 | 350 | 177 | 7,5 | 5,0 |
| 595 x 595 | 60 | 2 | 2,4 | 1,0 | 110 | 6 | 4,5 | 1,8 | 210 | 22 | 3,4 | 2,3 | 520 | 135 | 8,5 | 5,6 |
| 900 x 595 | 70 | 1 | 2,3 | 0,9 | 140 | 4 | 4,6 | 1,9 | 270 | 16 | 3,6 | 2,4 | 700 | 106 | 9,3 | 6,2 |
| 1195 x 595 | 80 | 1 | 2,3 | 0,9 | 160 | 3 | 4,6 | 1,8 | 320 | 12 | 3,7 | 2,4 | 840 | 86 | 9,6 | 6,4 |
| 900 x 900 | 90 | 1 | 2,4 | 1,0 | 170 | 3 | 4,6 | 1,8 | 340 | 11 | 3,7 | 2,5 | 910 | 76 | 9,8 | 6,6 |
| % открытия | 100% | 90% | 80% | 70% | 50% | |
|---|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | β=60° | |
| K | 1,0 | 1,0 | 1,0 | 1,1 | 1,4 | |
| ΔLwA, дБ(А) | 3 | 3 | 4 | 4 | 4 | |
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
