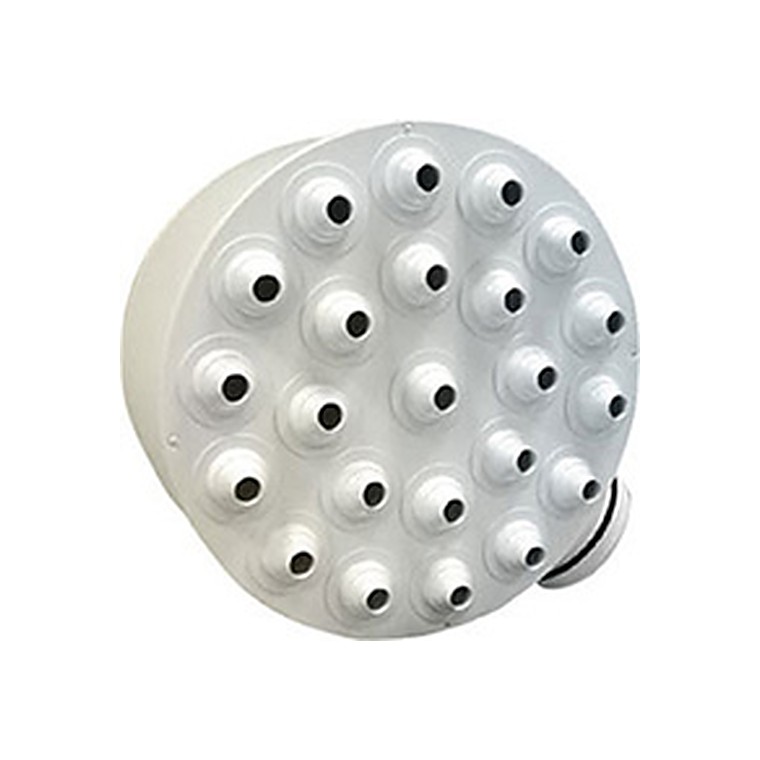

Панельные воздухораспределители сопловые 1ВКС, 1ВКСР
⚙️ Подбор и заказ
Описание
Воздухораспределители панельные 1ВКC, 1ВКCР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т. п.), где необходимо обеспечить раздачу воздуха с высокой дальнобойностью. Воздухораспределители 1ВКС, 1ВКСР состоят из воздухораздающей панели круглой формы, в которой установлены поворотные сопловые ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Угол установки сопловых ячеек регулируется в диапазоне ±30° в любом направлении от оси.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0 | ØA, | Ødп, | В, | С, | Вес, кг | |
|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | 1ВКC | 1ВКCР | |
| 1ВКC/1ВКCР | |||||||
| 315 | 0,0043 | 315 | 124 | 200 | 100 | 3,3 | 3,9 |
| 450 | 0,0087 | 450 | 199 | 265 | 133 | 5,9 | 6,8 |
| 595 | 0,0143 | 595 | 249 | 315 | 158 | 10,3 | 11,4 |
| 1ВКC-С/1ВКCР-С | |||||||
| 315 | 0,0043 | 315 | 124 | 200 | — | 3,3 | 3,9 |
| 450 | 0,0087 | 450 | 199 | 200 | — | 5,4 | 6,2 |
| 595 | 0,0143 | 595 | 249 | 200 | — | 8,8 | 9,9 |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | Вид | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | ||||||||
| размер | струи | бойность, м | бойность, м | бойность, м | бойность, м | ||||||||||||||||
| м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | ||||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | ||||||||||
| 315 | 1 | 80 | 16 | 10,0 | 4,1 | 2,7 | 120 | 36 | 15,0 | 6,1 | 4,1 | 200 | 100 | 25 | 10,0 | 6,8 | 270 | 184 | 34 | 14,0 | 9,1 |
| 2 | 4,1 | 1,6 | 1,1 | 6,1 | 2,4 | 1,6 | 10 | 4,1 | 2,7 | 14 | 5,5 | 3,7 | |||||||||
| 450 | 1 | 180 | 20 | 16,0 | 6,4 | 4,3 | 250 | 40 | 22,0 | 8,9 | 6,0 | 450 | 125 | 40 | 16,0 | 11,0 | 560 | 194 | 50 | 20,0 | 13,0 |
| 2 | 6,4 | 2,6 | 1,7 | 8,9 | 3,6 | 2,4 | 16 | 6,4 | 4,3 | 20 | 8,0 | 5,3 | |||||||||
| 595 | 1 | 300 | 20 | 21,0 | 8,4 | 5,6 | 400 | 40 | 28,0 | 11,0 | 7,4 | 730 | 120 | 51 | 20,0 | 14,0 | 900 | 186 | 63 | 25,0 | 17,0 |
| 2 | 8,4 | 3,3 | 2,2 | 11,0 | 4,5 | 3,0 | 20 | 8,1 | 5,4 | 25 | 10,0 | 6,7 | |||||||||
| % открытия | 100% | 70% | 50% | |
|---|---|---|---|---|
| регулятора расхода | β=0° | β=45° | β=60° | |
| К | 1,1 | 1,7 | 3,5 | |

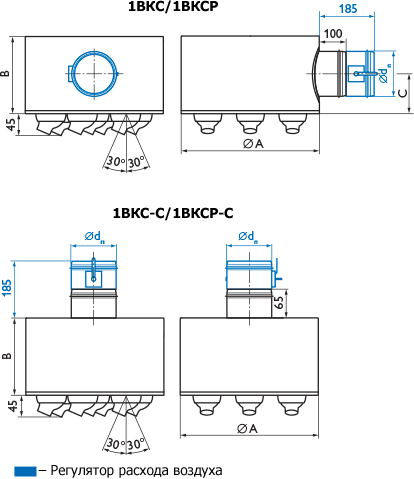

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
