Устройства воздухоприемные РОН 130

Воздухоприёмное устройство РОН 130 закрывает открытые полости воздуховодов, клапанов и вентиляционных шахт от несанкционированного физического и визуального доступа и механического воздействия, одновременно оформляя узел выхода вентиляции.

Технические характеристики

Конструкция

РОН 130 изготавливается из листовой стали и имеет объёмную коробчатую конструкцию с «обратнозагнутым» фланцем: такое решение существенно повышает жёсткость изделия и увеличивает живое сечение по сравнению с решётками простого профиля. Крепление к фланцам клапана производится снаружи через специальные монтажные отверстия.

Наружная часть фланцев скошена со значительным радиусом сгиба — это придаёт устройству декоративную привлекательность и улучшает аэродинамические свойства входного участка. Лопатки имеют внутренний отгиб, что заметно снижает вероятность их повреждения при транспортировке и монтаже.

Принцип работы

Устройство работает как защитно-декоративный экран на входе или выходе вентиляционного тракта: воздух свободно проходит между лопатками, а сама полость канала закрыта от посторонних предметов и прямого обзора. Скошенные фланцы и увеличенное живое сечение снижают потери давления на входном участке, а жёсткая коробчатая форма выдерживает внешние нагрузки.

Исполнения и обозначения

Как подобрать

• Расход воздуха и допустимая скорость в живом сечении устройства
• Размер защищаемого сечения и присоединительные размеры фланцев клапана
• Требования к внешнему виду узла — декоративная функция на фасаде или в интерьере
• Условия эксплуатации и вероятность механических воздействий
• Материал и цвет покрытия по проектному решению

Монтаж и обслуживание

• Крепление к фланцам клапана выполняется снаружи через специальные монтажные отверстия
• Крепёж затягивают равномерно, чтобы не деформировать коробчатый корпус
• Изделие при транспортировке и подъёме берут за корпус, а не за лопатки
• Стык с ограждающей конструкцией при наружной установке герметизируют
• Живое сечение периодически очищают, при осмотре проверяют состояние покрытия и крепежа

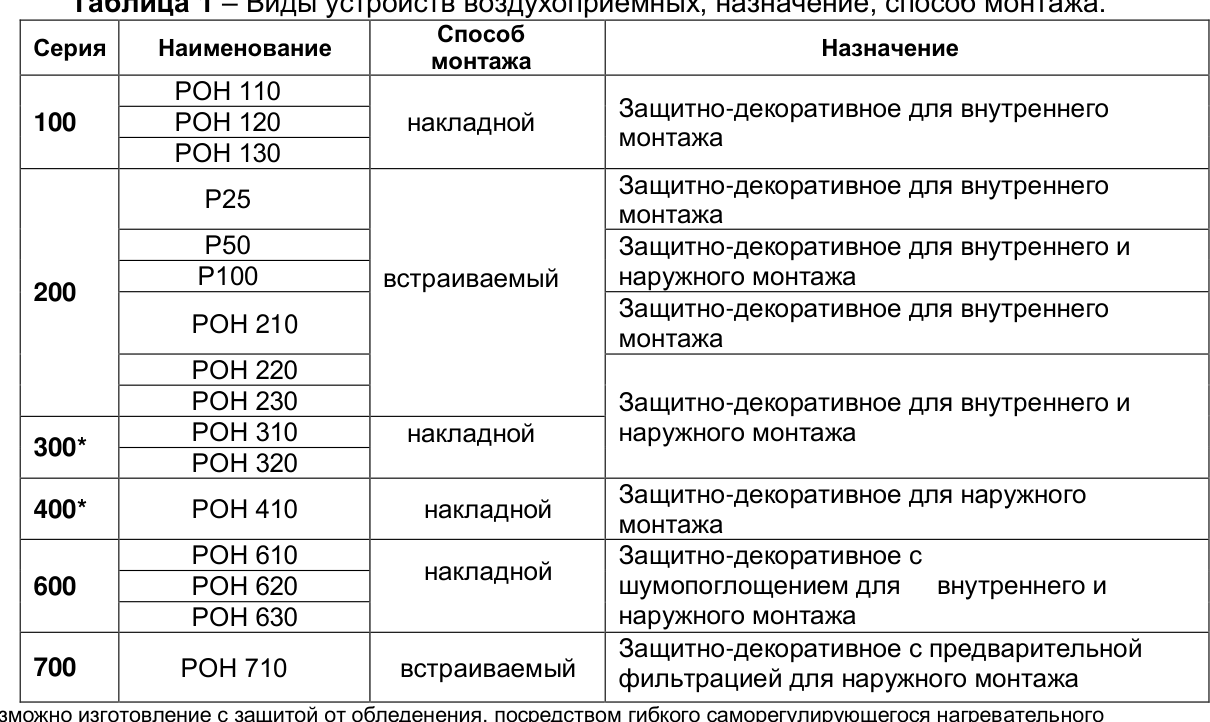

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
