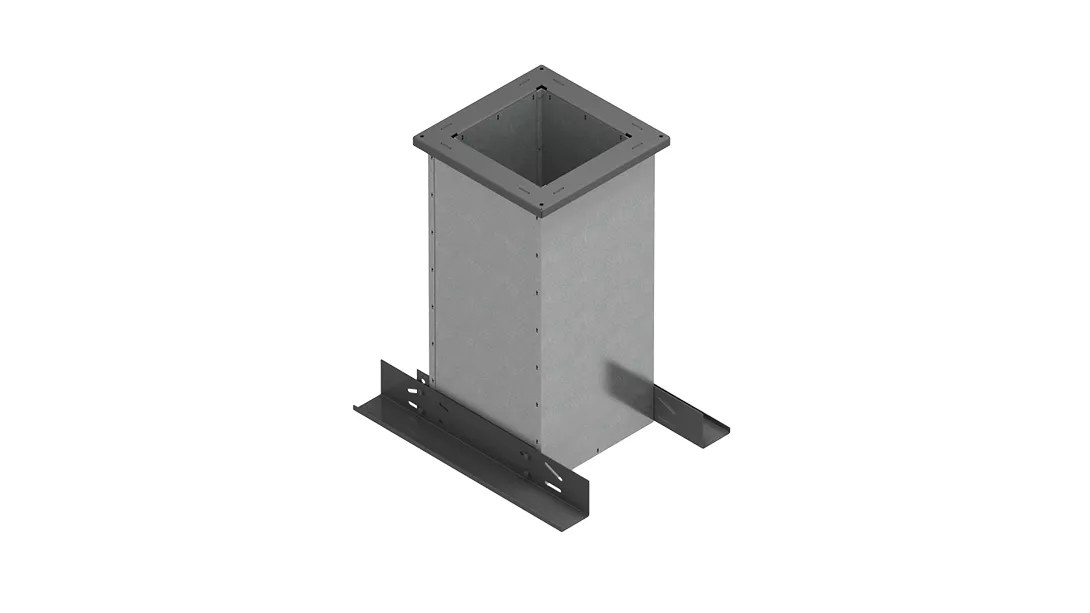

Стакан монтажный СТАМ-415
⚙️ Подбор и заказ
Характеристики
Описание
Стакан монтажный СТАМ-415 — утеплённая конструкция с встроенным клапаном ПРОК-3 для вентиляторов ОСА в системах вытяжной и приточной противодымной вентиляции. Монтируется на наклонной поверхности кровли.
Технические характеристики
Конструкция
Стакан выполнен коробчатым: стальная сварная рама несёт опорную нагрузку, внутри неё закреплены воздуховод квадратного сечения и клапан ПРОК с пределом огнестойкости EI120, изготавливаемые из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена негорючая теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли, подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами. Исполнение СТАМ-415 — с встроенным клапаном на приток ПРОК-3.
Принцип работы
Конструкция решает две задачи одновременно: несёт вентилятор и перекрывает канал в дежурном режиме. Встроенный клапан исключает переток тёплого воздуха из помещений по системам шахт и воздуховодов согласно п. 7.11 г) и п. 7.17 в) СП 7.13130.2013, а при пожаре открывается по сигналу автоматики, обеспечивая работу противодымной вентиляции.
Исполнения и обозначения
Стакан рассчитан на монтаж на наклонной поверхности, встроенный клапан ПРОК-3 имеет предел огнестойкости EI120. При заказе уточняются типоразмер вентилятора ОСА, уклон кровли, исполнение материала и параметры привода клапана.
Как подобрать
- По типоразмеру вентилятора ОСА и присоединительным размерам канала.
- По уклону кровли — СТАМ-415 предназначен для наклонной поверхности.
- По требуемому пределу огнестойкости клапана и схеме противодымной вентиляции.
- По направлению работы системы: приток или вытяжка.
- По исполнению материала воздуховода и клапана: оцинкованная или нержавеющая сталь.
Монтаж и обслуживание
- Стакан закрепляют на несущей части кровли по опорной поверхности рамы, выдерживая проектный уклон.
- Подсоединение к вентиляционному каналу выполняют по монтажному фланцу болтами.
- Примыкание кровельного пирога гидроизолируют, негорючую изоляцию доводят без разрывов.
- Привод клапана подключают к системе противопожарной автоматики и проверяют полный ход.
- Работоспособность клапана контролируют регламентными испытаниями с фиксацией результата.
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
