Стакан монтажный СТАМ-200
⚙️ Подбор и заказ
Характеристики
Описание

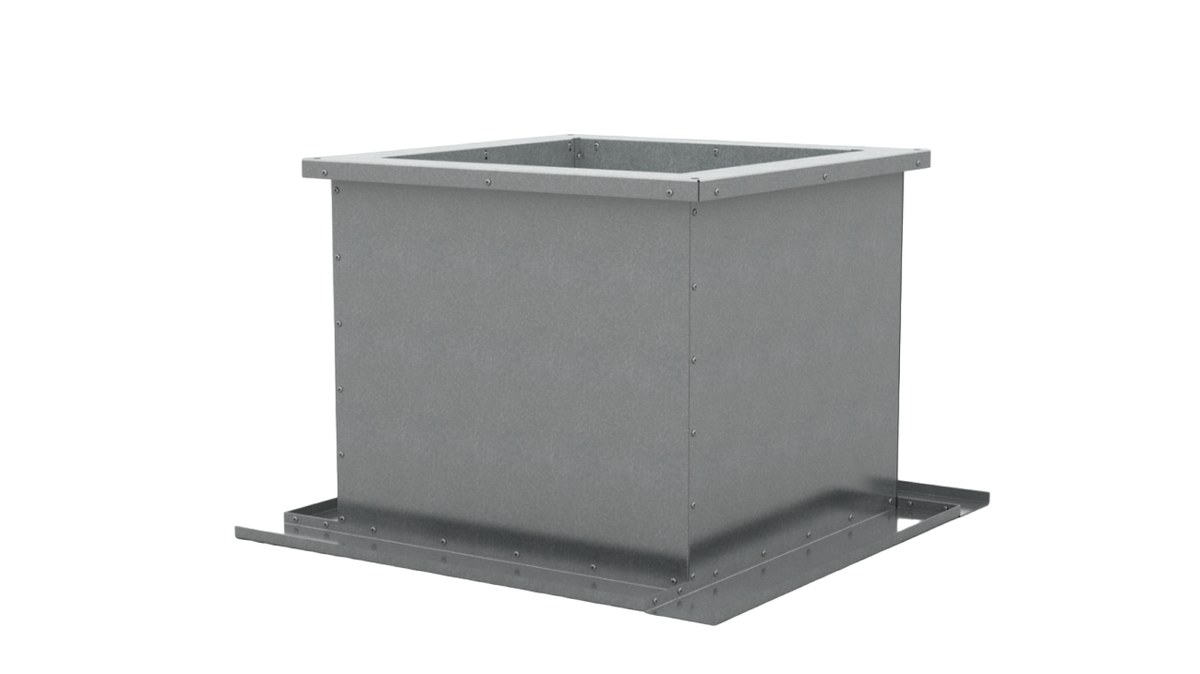

Монтажный стакан СТАМ-200 — утеплённый опорный узел для горизонтальной кровли. Служит основанием для вытяжных и приточных крышных установок КРОС, КРОВ, УКРОС, УКРОВ, ВКОП0, ВКОП1 и ОСА-Е.
Технические характеристики
Конструкция

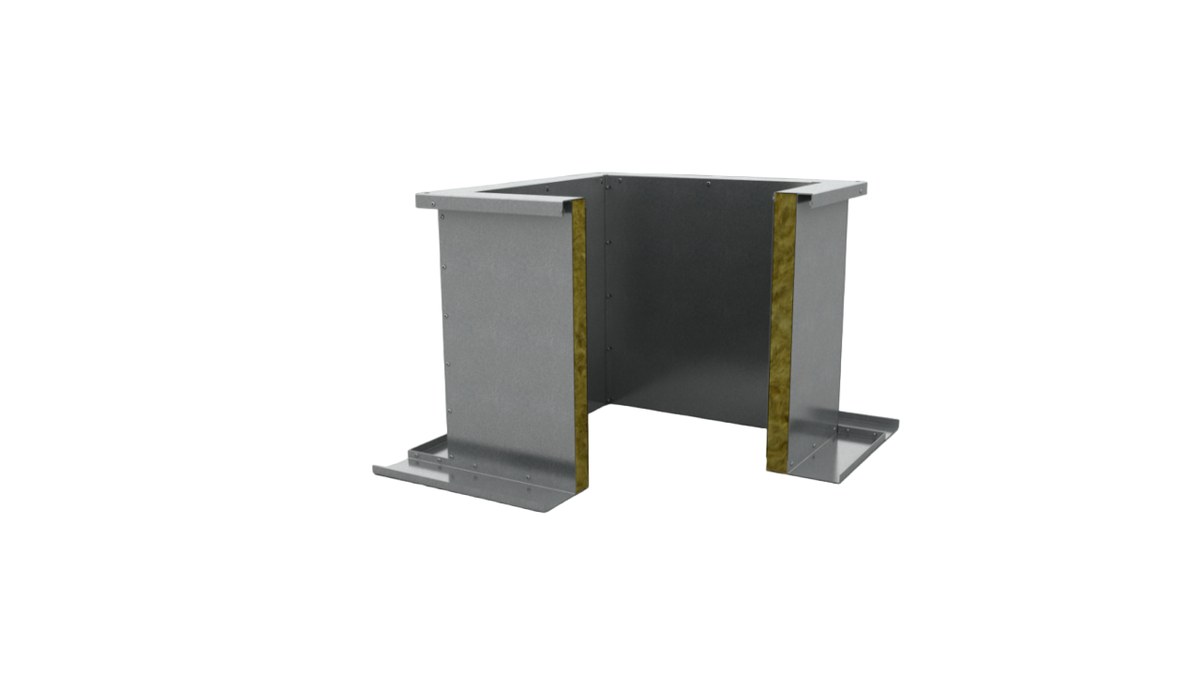

Конструкция коробчатая: стальная сварная рама воспринимает опорную нагрузку, внутри неё закреплён воздуховод квадратного сечения из оцинкованной стали в исполнении Н или из нержавеющей в исполнении К1. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена теплостойкая термоизоляция, отделяющая тёплый контур от наружного. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли; присоединение к вентиляционному каналу выполняется по монтажному фланцу.
Принцип работы
Стакан поднимает крышный вентилятор над кровельным покрытием и формирует утеплённый переход от шахты к агрегату. Он принимает вес оборудования и ветровые нагрузки, а термоизоляция исключает промерзание узла и выпадение конденсата на внутренней стенке воздуховода.
Исполнения и обозначения
Выпускается в общепромышленном (Н) и коррозионностойком (К1) исполнении. При заказе уточняются типоразмер и модель устанавливаемой крышной установки.
Как подобрать
- Типоразмер выбирают по присоединительным размерам вентилятора и сечению шахты
- Проверяют тип кровли: СТАМ-200 монтируется на горизонтальную поверхность
- Исполнение Н или К1 назначают по характеру перемещаемой среды
- Учитывают режим Т80 по температуре перемещаемого воздуха
- Сверяют суммарную нагрузку с несущей способностью кровельного основания
Монтаж и обслуживание
- Основание под стакан выравнивают, крепление ведут по опорной поверхности рамы
- Присоединение к вентиляционному каналу выполняют фланцем на болтах
- Примыкание кровельного пирога герметизируют по проекту кровли
- Перед установкой вентилятора выверяют плоскость опорной плиты
- При осмотрах проверяют состояние покрытия, крепежа и герметичность стыков
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
