ШСАУ
⚙️ Подбор и заказ
Характеристики
Описание
ШСАУ — шкаф управления для объектов метрополитена. Управляет приточными и приточно-вытяжными установками, центральными кондиционерами с рекуперацией теплоты и холода, вентиляционными системами и другими элементами систем ОВКВ.
Технические характеристики
Конструкция

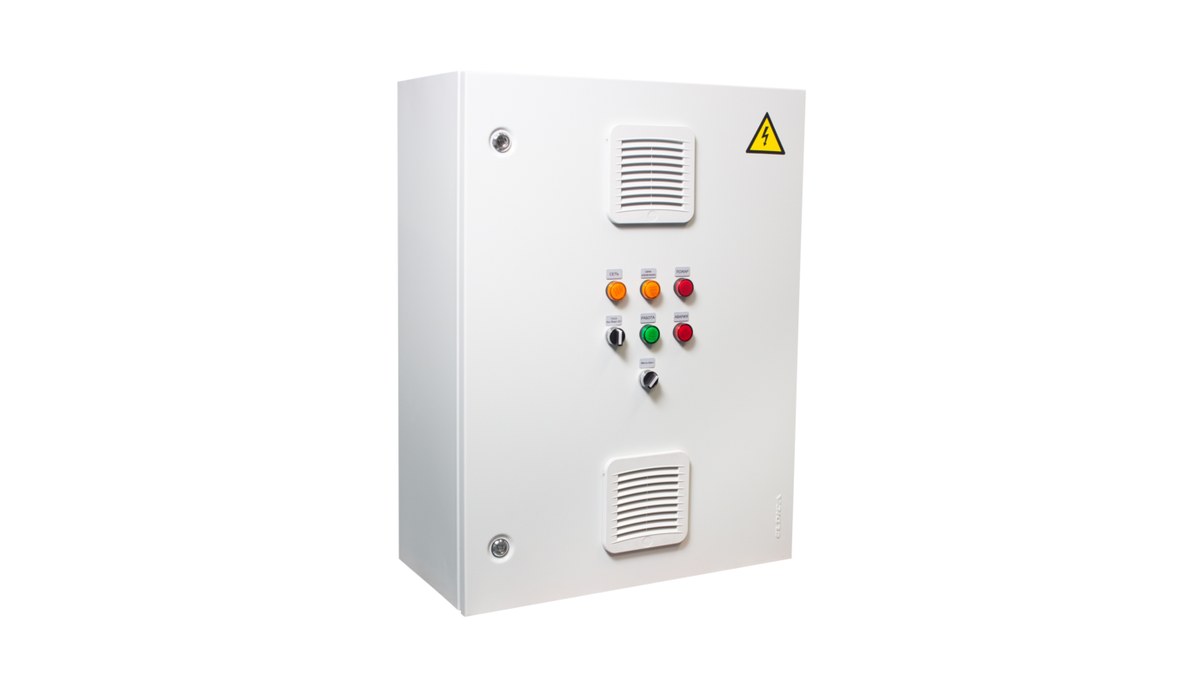

Шкафы выполняются моноблочного типа и совмещают автоматику и силовую часть: в одном корпусе размещены силовые цепи, цепи защиты и распределения энергии по электроприёмникам, цепи управления и КИПиА. Шкаф оснащён запираемой дверцей с органами управления и индикации.
Номинальное рабочее напряжение — 380 В или 220 В, допуски напряжения и качество электроэнергии должны соответствовать ГОСТ 32144. Шкаф выполняется по виду питания с изолированной нейтралью и комплектуется стабилизатором напряжения 220 В для питания цепей автоматики.
Принцип работы
Контроллер шкафа принимает сигналы от датчиков и КИПиА, отрабатывает заданный алгоритм и через силовую часть управляет вентиляторами, приводами клапанов и прочими исполнительными устройствами. Совмещение автоматики и силовой части в одном корпусе сокращает число единиц оборудования в помещении.
Исполнения и обозначения
Шкафы разрабатываются индивидуально по требованиям технического задания или опросного листа и изготавливаются по ТУ 4236-054-4014153-04. Шкафы не подлежат установке в помещениях категорий А и Б по пожаровзрывобезопасности.
Как подобрать
- Состав и мощность управляемого оборудования: установки, группы вентиляторов, приводы
- Номинальное напряжение сети — 380 В или 220 В
- Вид системы питания и требования к качеству электроэнергии по ГОСТ 32144
- Алгоритмы работы и объём диспетчеризации по техническому заданию
- Категория помещения, в котором будет установлен шкаф
Монтаж и обслуживание
- Шкаф размещают в помещении, не относящемся к категориям А и Б
- Кабельные вводы выполняют по заводской схеме, сохраняя защиту оболочки
- Проверяют соответствие питающей сети виду питания с изолированной нейтралью
- Перед пуском проверяют работу стабилизатора напряжения цепей автоматики
- Ключи от запираемой дверцы передают эксплуатирующей организации
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
