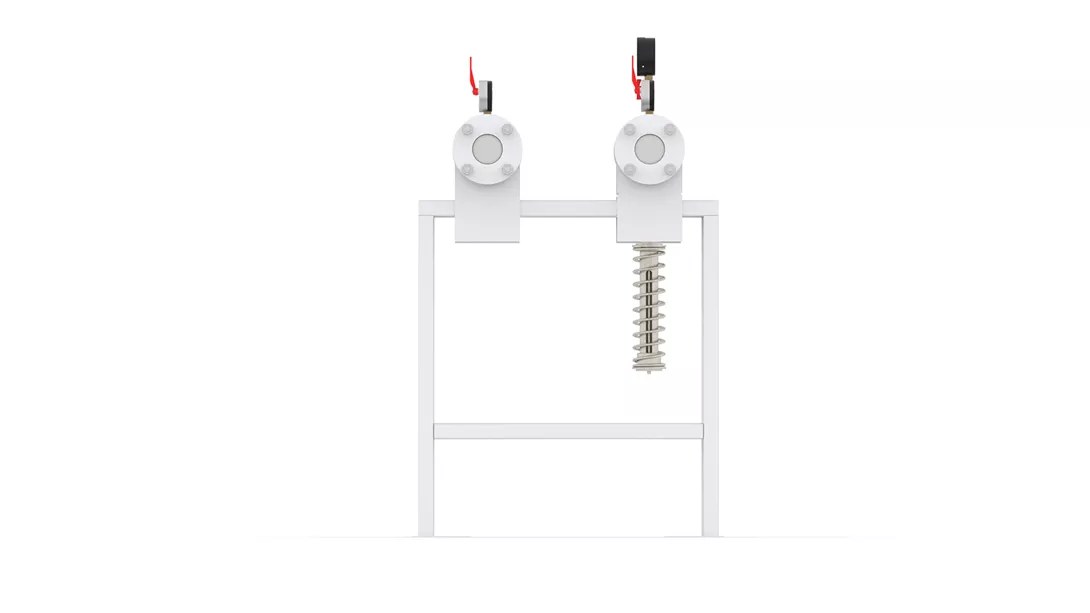

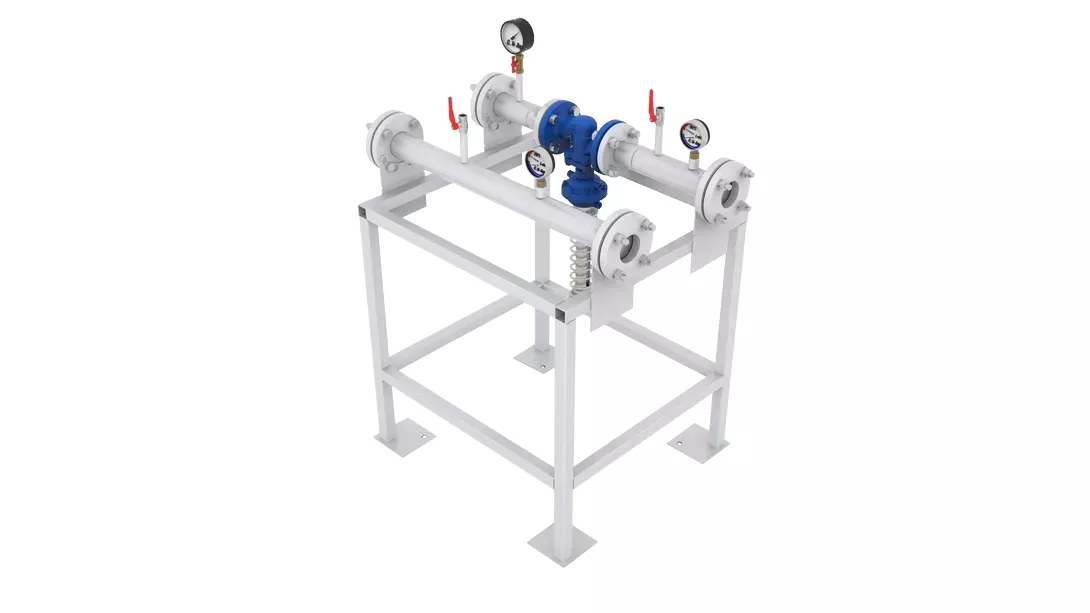

Пункт тепловой индивидуальный БАЗИС стандартное исполнение

Пункт тепловой индивидуальный «Базис» в стандартном исполнении принимает теплоноситель из тепловой сети, регулирует его параметры и распределяет по системам отопления, вентиляции, кондиционирования и горячего водоснабжения здания.

Технические характеристики

Конструкция

Пункт собран из готовых типовых функциональных блоков и дополнительных узлов, монтируемых в единое изделие на месте установки. Разборная конструкция позволяет пронести оборудование в помещение по частям и оптимально использовать полезную монтажную площадь.

Каждый блок смонтирован на жёсткой сварной раме и укомплектован сертифицированным оборудованием, арматурой и приборами контроля, автоматики и измерения. Состав рассчитывают под тепловые нагрузки объекта, изделие поставляют готовым транспортабельным блоком.

Принцип работы

Теплоноситель из сети проходит через теплообменные и насосные блоки, где его параметры приводятся к нужным для каждого контура. Автоматика поддерживает заданные температуру и давление, а распределение по контурам ведётся отдельно для отопления, вентиляции и горячего водоснабжения.

Исполнения и обозначения

Как подобрать

• Нагрузки принимают по системам отопления, вентиляции, кондиционирования и ГВС
• Задают параметры теплоносителя на вводе и требуемые графики на выходе
• Выбирают схему присоединения потребителей и способ регулирования
• Определяют потребность в узле учёта тепловой энергии и резервировании насосов
• Проверяют габариты блоков по проёмам и площади технического помещения

Монтаж и обслуживание

• Блоки заносят по отдельности и собирают в готовое изделие на месте установки
• Рамы выставляют по уровню, закрепляют и соединяют между собой по схеме
• Магистрали подключают к вводу и к контурам потребителей, ставят фильтры
• Систему промывают, опрессовывают и заполняют перед пуском
• Автоматику настраивают при наладке, в эксплуатации обслуживают насосы, фильтры и КИП

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (3 документа) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
