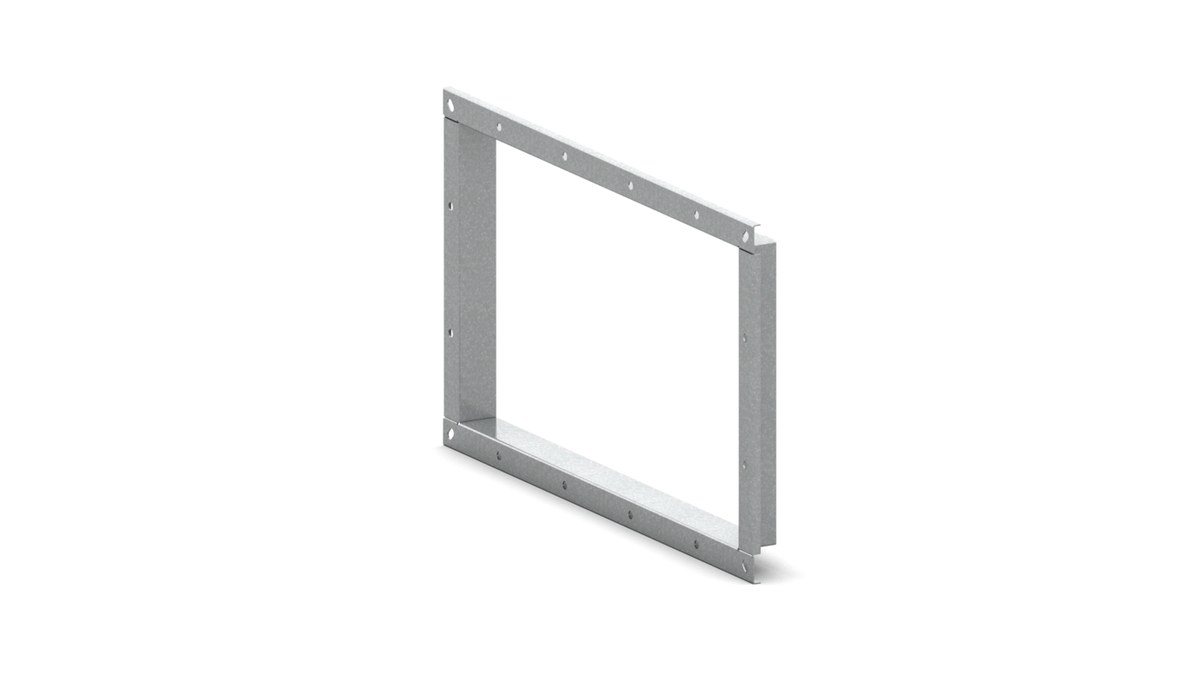

Фланец обратный ФОН для индустриальных вентиляторов
⚙️ Подбор и заказ
Характеристики
Описание
Фланец обратный ФОН служит для соединения индустриального вентилятора ВИР с ответным воздуховодом прямоугольного сечения. Устанавливается непосредственно на выходной фланец вентилятора либо на присоединённую к нему принадлежность.
Технические характеристики
Конструкция
Изделие выпускается в трёх конструктивных типах: тип 1 — плоский фланец, тип 2 — плоский фланец с обечайкой, тип 3 — обечайка с плоскими фланцами с двух сторон. Тип выбирают исходя из того, как стыкуется воздуховод и нужен ли переходный участок.
Фланцы изготавливают из углеродистой и коррозионностойкой стали, по требованию заказчика возможно изготовление из других марок стали. Отверстия под крепёж выполняют по присоединительным размерам вентилятора и ответного участка сети.
Принцип работы
Фланец задаёт разъёмный стык между агрегатом и воздуховодом: он принимает крепёж, держит уплотнение и распределяет усилие затяжки по периметру сечения. Правильно подобранный тип позволяет собрать соединение без переходных вставок и сохранить плотность канала под рабочим давлением.
Исполнения и обозначения
Изготавливается из углеродистой или коррозионностойкой стали, по требованию — из других марок. Тип конструкции и присоединительные размеры уточняются по опросному листу.
Как подобрать
- Присоединительные размеры принимают по фланцу вентилятора и по сечению воздуховода
- Тип конструкции выбирают из трёх: плоский, с обечайкой, обечайка с двумя фланцами
- Материал определяют по среде — углеродистая или коррозионностойкая сталь
- Учитывают рабочее давление в канале при выборе крепежа и уплотнения
- Уточняют, ставится ли фланец на вентилятор или на принадлежность к нему
Монтаж и обслуживание
- Крепится на выходной фланец вентилятора или на присоединяемый узел
- Между фланцами закладывают уплотнение по всему периметру
- Крепёж затягивают крест-накрест, добиваясь равномерного прилегания плоскостей
- Перекос фланцев не допускается: он нарушает плотность и нагружает корпус агрегата
- Плотность стыка проверяют при пусконаладке и при плановых осмотрах
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
