Подробно
Описание

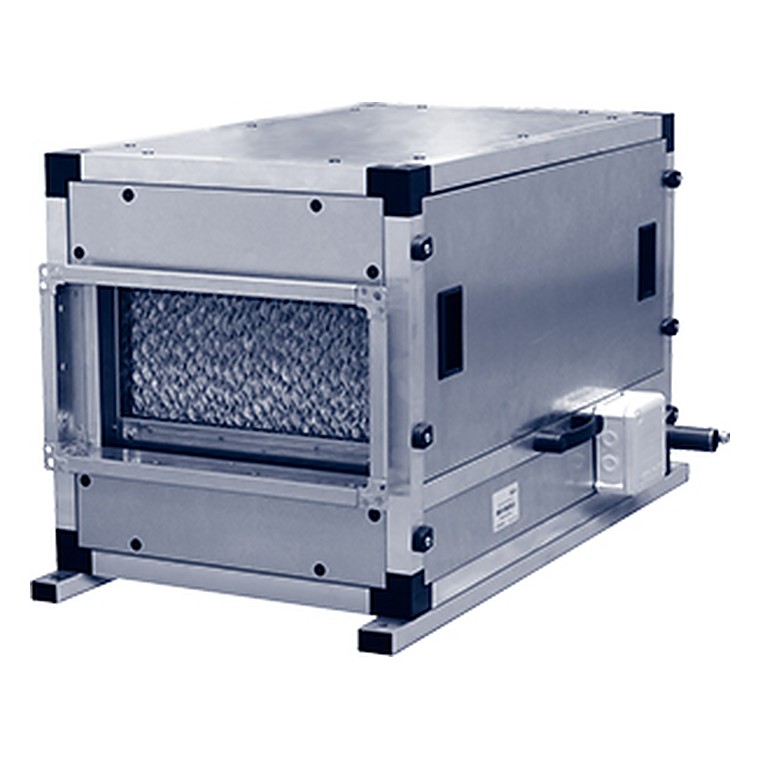

Канальные увлажнители КХМ предназначены для испарительного увлажнения и адиабатического охлаждения воздуха в системах вентиляции и кондиционирования зданий и сооружений различного назначения. Увлажнители КХМ относятся к увлажнителям с орошаемой насадкой: воздух проходит через орошаемые водой увлажняющие кассеты из специального материала и ассимилирует влагу. Таким образом, реализуется процесс адиабатического увлажнения: воздух охлаждается и увеличивает своё влагосодержание при неизменном теплосодержании. Основа увлажнителя – увлажняющие кассеты из специального материала GLASmat.
ПроизводительАрктос
НазначениеУвлажнители
Типоразмеров78
Расход воздуха229–19570 м³/ч
Вес51–247 кг
Данные производителяобновлено 23.05.2016
Конструкция и работа
Электродный или паровой увлажнитель вырабатывает стерильный пар и подаёт его в воздуховод или прямо в помещение. Контроллер поддерживает заданную влажность по датчику, регулируя производительность.
Установка. Увлажнители КХМ предназначены для подвесного или напольного монтажа. Увлажнители типоразмеров до 1000х500 включительно оснащены монтажными траверсами, увлажнители больших типоразмеров оснащены рамой. В случае напольного монтажа увлажнители могут быть укомплектованы регулируемыми по высоте опорами (опция).
Регулирование увлажнения. Увлажнители КХМ предназначены для поддержания заданной относительной влажности воздуха в следующих режимах: по точке росы, ступенчатый (типоразмер 700х700 и выше), двухпозиционный (“включен-выключен”).
Аксессуары. Регулируемые по высоте опоры, сифоны, приборы автоматического управления.
Сифон СФ 32. Сифон СФ 32 с гидрозатвором и запахозапирающим устройством предназначен для монтажа на линию отвода дренажа от увлажнителя, установленного в части вентиляционной системы, находящейся под разрежением.
Сифон СФУ 32. Сифон СФУ 32 с гидрозатвором имеет универсальную конструкцию и может работать как в условиях разрежения, так и в условиях положительного избыточного давления (на стороне нагнетания); максимально допустимый перепад давления ∆P = 2800 Па (280 мм вод. ст.). Дополнительно оснащён штуцером для подпитки гидрозатвора.
Что это даёт
Комфорт и здоровьеВлажность 40–60 % снимает сухость слизистых и статическое электричество.
Стерильный парПар не переносит соли и бактерии — подходит для медицинских и пищевых объектов.
Точное регулированиеПроизводительность плавно подстраивается под уставку по датчику влажности.
СамоочисткаАвтоматическая продувка снижает накопление накипи в цилиндре.
Простая замена цилиндраРасходный узел меняется без демонтажа корпуса.
Где применяется
Музеи и архивы, типографии, медицинские учреждения, производство электроники, серверные, офисы и жилые дома с сухим воздухом зимой.
Как подобрать
Производительность по пару считают по объёму помещения, кратности воздухообмена и требуемой разнице влагосодержания. Уточните жёсткость воды: от неё зависит ресурс цилиндра и частота обслуживания.
Технические характеристики
Модель
Fж.с.,
Расход воздуха
Расход воды

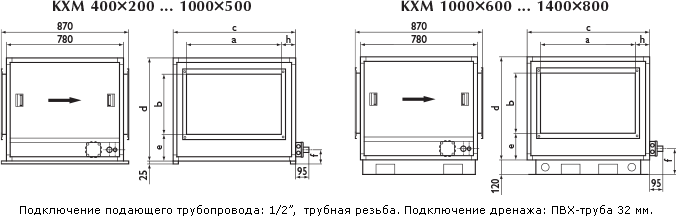

Размеры, мм
Вес, кг
м2
Lmin...Lmax,
Lnom,1
Wувл,
Wполн,2
a
b
c
d
e
f
h
Сухой
Влаж-ный
м3/ч
м3/ч
л/ч
л/ч
КХМ-65 400x200-ЦМ-К
0,0635
229...1144
801
4,3
5,6...10,3
400
200
465
485
165
100
33
51
63
КХМ-65 400x400-ЦМ-К
0,1357
489...2443
1710
9,2
12,0...21,2
400
400
465
685
165
100
33
58
70
КХМ-65 450x450-ЦМ-К
0,2194
790...3950
2765
14,9
19,4...32,9
450
450
565
785
190
100
58
70
86
КХМ-65 500x250-ЦМ-К
0,1042
375...1875
1313
7,1
9,2...19,1
500
250
565
535
165
100
33
60
75
КХМ-65 500x300-ЦМ-К
0,1272
458...2290
1603
8,7
11,3...20,7
500
300
565
585
165
100
33
61
76
КХМ-65 500x500-ЦМ-К
0,2194
790...3950
2765
14,9
19,4...32,9
500
500
565
785
165
100
33
65
81
КХМ-65 600x300-ЦМ-К
0,1548
557...2787
1951
10,5
13,7...22,5
600
300
665
585
165
100
33
67
85
КХМ-65 600x350-ЦМ-К
0,1941
699...3494
2446
13,2
17,2...31,2
600
350
665
685
170
100
33
72
91
КХМ-65 600x600-ЦМ-К
0,3231
1163...5816
4072
22,0
28,6...52,0
600
600
665
885
165
100
33
79
99
КХМ-65 700x400-ЦМ-К
0,2485
895...4474
3132
16,9
22,0...40,9
700
400
765
685
165
100
33
78
99
КХМ-65 700x700-ЦТ-К
0,4159
1497...7486
5240
28,3
36,8...70,3
700
700
860
885
110
100
80
95
121
КХМ-65 750x750-ЦТ-К
0,5310
1912...9558
6691
36,1
47,0...90,1
750
750
960
985
120
100
105
107
137
КХМ-65 800x400-ЦТ-К
0,3437
1237...6186
4330
23,4
30,4...53,4
800
400
860
785
240
100
30
92
117
КХМ-65 800x500-ЦТ-К
0,3437
1237...6186
4330
23,4
30,4...53,4
800
500
860
785
165
100
30
90
115
КХМ-65 850x850-ЦТ-К
0,5310
1912...9558
6691
36,1
47,0...90,1
850
850
960
985
105
100
55
103
133
КХМ-65 1000x500-ЦТ-К
0,4389
1580...7900
5530
29,9
38,8...71,9
1000
500
1060
785
165
100
30
102
134
КХМ-65 1000x600-ЦТ-К
0,3882
1398...6988
4891
26,4
34,3...62,4
1000
600
1360
805
100
260
180
149
186
КХМ-65 1200x600-ЦТ-К
0,4785
1723...8613
6029
32,6
42,3...80,6
1200
600
1580
805
100
260
190
178
224
КХМ-65 1400x800-ЦТ-К
1,0872
3914...19570
13699
74,0
96,2...182,0
1400
800
1950
990
95
200
275
230
289
КХМ-75 400x200-ЦМ-К
0,0635
229...1144
801
5,8
7,5...17,8
400
200
465
485
165
100
33
52
64
КХМ-75 400x400-ЦМ-К
0,1357
489...2443
1710
12,3
16,0...30,3
400
400
465
685
165
100
33
59
72
КХМ-75 450x450-ЦМ-К
0,2194
790...3950
2765
19,9
25,9...43,9
450
450
565
785
190
100
58
71
88
КХМ-75 500x250-ЦМ-К
0,1042
375...1875
1313
9,5
12,3...21,5
500
250
565
535
165
100
33
60
76
КХМ-75 500x300-ЦМ-К
0,1272
458...2290
1603
11,5
15,0...29,5
500
300
565
585
165
100
33
62
78
КХМ-75 500x500-ЦМ-К
0,2194
790...3950
2765
19,9
25,9...43,9
500
500
565
785
165
100
33
66
83
КХМ-75 600x300-ЦМ-К
0,1548
557...2787
1951
14,0
18,3...32,0
600
300
665
585
165
100
33
68
87
КХМ-75 600x350-ЦМ-К
0,1941
699...3494
2446
17,6
22,9...41,6
600
350
665
685
170
100
33
73
93
КХМ-75 600x600-ЦМ-К
0,3231
1163...5816
4072
29,3
38,1...65,3
600
600
665
885
165
100
33
80
101
КХМ-75 700x400-ЦМ-К
0,2485
895...4474
3132
22,5
29,3...52,5
700
400
765
685
165
100
33
79
102
КХМ-75 700x700-ЦТ-К
0,4159
1497...7486
5240
37,7
49,0...91,7
700
700
860
885
110
100
80
97
126
КХМ-75 750x750-ЦТ-К
0,5310
1912...9558
6691
48,2
62,6...108,2
750
750
960
985
120
100
105
110
142
КХМ-75 800x400-ЦТ-К
0,3437
1237...6186
4330
31,2
40,5...73,2
800
400
860
785
240
100
30
93
121
КХМ-75 800x500-ЦТ-К
0,3437
1237...6186
4330
31,2
40,5...73,2
800
500
860
785
165
100
30
91
119
КХМ-75 850x850-ЦТ-К
0,5310
1912...9558
6691
48,2
62,6...108,2
850
850
960
985
105
100
55
105
137
КХМ-75 1000x500-ЦТ-К
0,4389
1580...7900
5530
39,8
51,8...93,8
1000
500
1060
785
165
100
30
104
138
КХМ-75 1000x600-ЦТ-К
0,3882
1398...6988
4891
35,2
45,8...83,2
1000
600
1360
805
100
260
180
151
190
КХМ-75 1200x600-ЦТ-К
0,4785
1723...8613
6029
43,4
56,4...103,4
1200
600
1580
805
100
260
190
181
230
КХМ-75 1400x800-ЦТ-К
1,0872
3914...19570
13699
98,6
128,2...224,6
1400
800
1950
990
95
200
275
234
299
КХМ-85 400x200-ЦМ-К
0,0635
229...1144
801
7,6
9,9...19,6
400
200
465
485
165
100
33
52
64
КХМ-85 400x400-ЦМ-К
0,1357
489...2443
1710
16,2
21,1...40,2
400
400
465
685
165
100
33
60
74
КХМ-85 450x450-ЦМ-К
0,2194
790...3950
2765
26,2
34,1...62,2
450
450
565
785
190
100
58
72
90
КХМ-85 500x250-ЦМ-К
0,1042
375...1875
1313
12,4
16,2...30,4
500
250
565
535
165
100
33
61
77
КХМ-85 500x300-ЦМ-К
0,1272
458...2290
1603
15,2
19,8...39,2
500
300
565
585
165
100
33
63
79
КХМ-85 500x500-ЦМ-К
0,2194
790...3950
2765
26,2
34,1...68,2
500
500
565
785
165
100
33
67
85
КХМ-85 600x300-ЦМ-К
0,1548
557...2787
1951
18,5
24,0...48,5
600
300
665
585
165
100
33
69
89
КХМ-85 600x350-ЦМ-К
0,1941
699...3494
2446
23,2
30,1...59,2
600
350
665
685
170
100
33
73
94
КХМ-85 600x600-ЦМ-К
0,3231
1163...5816
4072
38,6
50,2...98,6
600
600
665
885
165
100
33
81
104
КХМ-85 700x400-ЦМ-К
0,2485
895...4474
3132
29,7
38,6...71,7
700
400
765
685
165
100
33
80
105
КХМ-85 700x700-ЦТ-К
0,4159
1497...7486
5240
49,7
64,6...127,7
700
700
860
885
110
100
80
99
129
КХМ-85 750x750-ЦТ-К
0,5310
1912...9558
6691
63,4
82,5...153,4
750
750
960
985
120
100
105
112
147
КХМ-85 800x400-ЦТ-К
0,3437
1237...6186
4330
41,1
53,4...101,1
800
400
860
785
240
100
30
95
124
КХМ-85 800x500-ЦТ-К
0,3437
1237...6186
4330
41,1
53,4...101,1
800
500
860
785
165
100
30
93
122
КХМ-85 850x850-ЦТ-К
0,5310
1912...9558
6691
63,4
82,5...159,4
850
850
960
985
105
100
55
107
142
КХМ-85 1000x500-ЦТ-К
0,4389
1580...7900
5530
52,4
68,1...136,4
1000
500
1060
785
165
100
30
106
142
КХМ-85 1000x600-ЦТ-К
0,3882
1398...6988
4891
46,4
60,3...118,4
1000
600
1360
805
100
260
180
153
194
КХМ-85 1200x600-ЦТ-К
0,4785
1723...8613
6029
57,2
74,3...147,2
1200
600
1580
805
100
260
190
183
234
КХМ-85 1400x800-ЦТ-К
1,0872
3914...19570
13699
129,9
168,8...309,9
1400
800
1950
990
95
200
275
239
309
КХМ-95 400x200-ЦМ-К
0,0635
229...1144
801
8,6
11,2...20,6
400
200
465
485
165
100
33
53
66
КХМ-95 400x400-ЦМ-К
0,1357
489...2443
1710
18,5
24,0...42,5
400
400
465
685
165
100
33
61
76
КХМ-95 450x450-ЦМ-К
0,2194
790...3950
2765
29,9
38,8...65,9
450
450
565
785
190
100
58
74
94
КХМ-95 500x250-ЦМ-К
0,1042
375...1875
1313
14,2
18,4...32,2
500
250
565
535
165
100
33
62
79
КХМ-95 500x300-ЦМ-К
0,1272
458...2290
1603
17,3
22,5...41,3
500
300
565
585
165
100
33
64
82
КХМ-95 500x500-ЦМ-К
0,2194
790...3950
2765
29,9
38,8...71,9
500
500
565
785
165
100
33
69
89
КХМ-95 600x300-ЦМ-К
0,1548
557...2787
1951
21,1
27,4...51,1
600
300
665
585
165
100
33
70
91
КХМ-95 600x350-ЦМ-К
0,1941
699...3494
2446
26,4
34,3...62,4
600
350
665
685
170
100
33
75
97
КХМ-95 600x600-ЦМ-К
0,3231
1163...5816
4072
44,0
57,2...104,0
600
600
665
885
165
100
33
84
109
КХМ-95 700x400-ЦМ-К
0,2485
895...4474
3132
33,8
44,0...81,8
700
400
765
685
165
100
33
82
109
КХМ-95 700x700-ЦТ-К
0,4159
1497...7486
5240
56,6
73,6...134,6
700
700
860
885
110
100
80
103
137
КХМ-95 750x750-ЦТ-К
0,5310
1912...9558
6691
72,3
93,9...168,3
750
750
960
985
120
100
105
117
157
КХМ-95 800x400-ЦТ-К
0,3437
1237...6186
4330
46,8
60,8...106,8
800
400
860
785
240
100
30
98
130
КХМ-95 800x500-ЦТ-К
0,3437
1237...6186
4330
46,8
60,8...106,8
800
500
860
785
165
100
30
96
128
КХМ-95 850x850-ЦТ-К
0,5310
1912...9558
6691
72,3
93,9...168,3
850
850
960
985
105
100
55
112
152
КХМ-95 1000x500-ЦТ-К
0,4389
1580...7900
5530
59,7
77,6...143,7
1000
500
1060
785
165
100
30
110
151
КХМ-95 1000x600-ЦТ-К
0,3882
1398...6988
4891
52,8
68,7...124,8
1000
600
1360
805
100
260
180
156
201
КХМ-95 1200x600-ЦТ-К
0,4785
1723...8613
6029
65,1
84,7...155,1
1200
600
1580
805
100
260
190
188
244
КХМ-95 1400x800-ЦТ-К
1,0872
3914...19570
13699
147,9
192,3...327,9
1400
800
1950
990
95
200
275
247
327
1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме".
2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”).
Чертёж и присоединительные размеры
Чертёж и присоединительные размеры

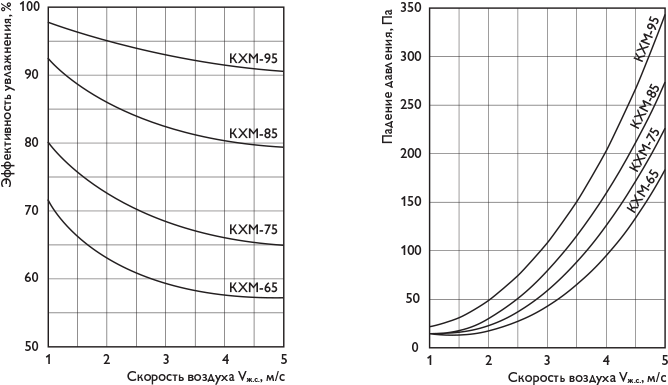

Аэродинамические характеристики
Аэродинамическая характеристика
Аксессуары
Разрежение ∆P, Па
H, мм
<-300
30
-300 ÷ -500
30÷50
-500 ÷ -700
50÷70
-700 ÷ -900
70÷90
-900 ÷ -1100
90÷110
-1100 ÷ -1300
110÷130
Монтаж и схемы подключения
Схема подключенияСхема подключения
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Паровую трубку прокладывают с уклоном и без провисаний, иначе конденсат вернётся в аппарат.
Расстояние увлажнения в воздуховоде должно быть выдержано — иначе пар осядет на стенках.
Для воды повышенной жёсткости предусматривайте водоподготовку, иначе цилиндр придётся менять часто.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
