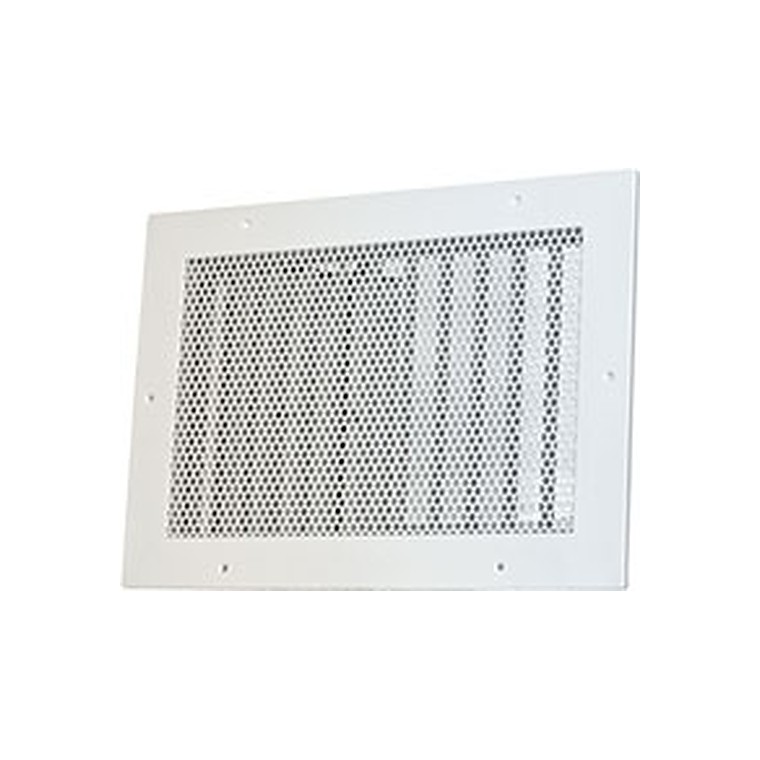

Решетки ППУ, ППВ, ППН для прямоугольных воздуховодов

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентиляционная решётка Арктос. 21 типоразмер в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Перфорированные решетки ППУ, ППВ, ППН устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Решётки ППУ, ППВ, ППН представляют собой корпус прямоугольной формы с установленной в нем перфорированной панелью. Коэффициент живого сечения перфорации К ж.с. = 0,6. ППУ оснащены регулятором потока и выпрямителем потока, используются для подачи воздуха при установке нескольких (более 3 штук) решеток и необходимости настройки сети.

ПроизводительАрктос

НазначениеРешетки

Данные производителяобновлено 14.02.2022

Конструкция и работа

Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.

Что это даёт

Настройка направления струиИндивидуально поворачиваемые жалюзи задают угол подачи и исключают сквозняк в рабочей зоне.

Регулировка расходаКлапан за решёткой балансирует ветку без перекладки воздуховодов.

Аккуратный видАнодированный алюминий или окраска по RAL позволяют вписать решётку в любой интерьер.

Быстрый монтажКрепление скрытыми зажимами или винтами; предусмотрены монтажные рамки под разные основания.

Стойкость к средеАлюминиевый профиль не ржавеет и подходит для помещений с повышенной влажностью.

Где применяется

Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.

Как подобрать

Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.

Технические характеристики

Типоразмер АхВ, мм	F 0 , м²	Шум =25 дБ(А) расход , м³/ч	Шум =25 дБ(А) перепад давления пол. Па	М при скорость, м/с	М при скорость, м/с	М при скорость, м/с	Шум =35 дБ(А) расход , м³/ч	Шум =35 дБ(А) перепад давления пол. Па	М при скорость, м/с	М при скорость, м/с	М при скорость, м/с	Шум =45 дБ(А) расход , м³/ч	Шум =45 дБ(А) перепад давления пол. Па	М при скорость, м/с	М при скорость, м/с	М при скорость, м/с	Шум =60 дБ(А) расход , м³/ч	Шум =60 дБ(А) перепад давления пол. Па	М, при скорость, м/с	М, при скорость, м/с
		м 3 /ч	Па	0,2	0,5	0,75	м 3 /ч	Па	0,2	0,5	0,75	м 3 /ч	Па	0,2	0,5	0,75	м 3 /ч	Па	0,5	0,75
200 x 100	0,018	90	6	3,8	1,5	1,0	155	18	6,6	2,6	1,8	250	46	11	4,2	2,8	450	150	7,6	5,1
300 x 100	0,027	130	6	4,5	1,8	1,2	215	15	7,5	3,0	2,0	355	42	12	4,9	3,3	640	135	8,9	5,9
200 x 150	0,027	130	6	4,5	1,8	1,2	215	15	7,5	3,0	2,0	355	42	12	4,9	3,3	640	135	8,9	5,9
300 x 150	0,041	185	5	5,2	2,1	1,4	305	13	8,6	3,4	2,3	500	36	14	5,6	3,7	905	117	10	6,8
400 x 150	0,055	260	5	6,3	2,5	1,7	430	15	10	4,2	2,8	700	39	17	6,8	4,5	1280	130	12	8,3
500 x 150	0,070	285	4	6,1	2,5	1,6	475	11	10	4,1	2,7	765	29	16	6,6	4,4	1400	96	12	8,0
200 x 200	0,036	165	5	5,0	2,0	1,3	275	14	8,3	3,3	2,2	450	38	14	5,4	3,6	815	123	9,8	6,5
300 x 200	0,055	235	4	5,7	2,3	1,5	390	12	9,5	3,8	2,5	635	32	15	6,2	4,1	1160	107	11	7,5
400 x 200	0,074	305	4	6,4	2,6	1,7	500	11	10	4,2	2,8	810	29	17	6,8	4,5	1470	95	12	8,2
500 x 200	0,093	365	4	6,8	2,7	1,8	605	10	11	4,5	3,0	980	27	18	7,3	4,9	1800	90	13	9,0
600 x 200	0,112	430	4	7,3	2,9	2,0	705	10	12	4,8	3,2	1140	25	19	7,8	5,2	2100	85	14	9,5
700 x 200	0,131	480	3	7,6	3,0	2,0	800	9	13	5,0	3,4	1300	24	20	8,2	5,5	2440	84	15	10
300 x 250	0,070	285	4	6,1	2,5	1,6	475	11	10	4,1	2,7	765	29	16	6,6	4,4	1400	96	12	8,0
400 x 250	0,094	400	4	7,4	3,0	2,0	670	12	12	5,0	3,3	1080	32	20	8,0	5,3	1970	106	15	9,8
500 x 250	0,118	445	3	7,4	3,0	2,0	730	9	12	4,8	3,2	1180	24	20	7,8	5,2	2150	80	14	9,5
600 x 250	0,142	520	3	7,9	3,1	2,1	850	9	13	5,1	3,4	1400	23	21	8,5	5,6	2500	75	15	10
700 x 250	0,166	580	3	8,1	3,2	2,2	970	8	14	5,4	3,6	1580	22	22	8,8	5,9	2970	77	17	11
800 x 250	0,190	660	3	8,6	3,4	2,3	1090	8	14	5,7	3,8	1780	21	23	9,3	6,2	3340	74	17	12
900 x 250	0,214	730	3	9,0	3,6	2,4	1200	8	15	5,9	3,9	1970	20	24	9,7	6,5	3710	72	18	12
При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)					LwA=60 дБ(А)
Типо-	F0,	L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.
размер	м2	L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	м, при
АхВ, мм	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,018	90	6	3,8	1,5	1,0	155	18	6,6	2,6	1,8	250	46	11	4,2	2,8	450	150	7,6	5,1
300 x 100	0,027	130	6	4,5	1,8	1,2	215	15	7,5	3,0	2,0	355	42	12	4,9	3,3	640	135	8,9	5,9
200 x 150	0,027	130	6	4,5	1,8	1,2	215	15	7,5	3,0	2,0	355	42	12	4,9	3,3	640	135	8,9	5,9
300 x 150	0,041	185	5	5,2	2,1	1,4	305	13	8,6	3,4	2,3	500	36	14	5,6	3,7	905	117	10	6,8
400 x 150	0,055	260	5	6,3	2,5	1,7	430	15	10	4,2	2,8	700	39	17	6,8	4,5	1280	130	12	8,3
500 x 150	0,070	285	4	6,1	2,5	1,6	475	11	10	4,1	2,7	765	29	16	6,6	4,4	1400	96	12	8,0
200 x 200	0,036	165	5	5,0	2,0	1,3	275	14	8,3	3,3	2,2	450	38	14	5,4	3,6	815	123	9,8	6,5
300 x 200	0,055	235	4	5,7	2,3	1,5	390	12	9,5	3,8	2,5	635	32	15	6,2	4,1	1160	107	11	7,5
400 x 200	0,074	305	4	6,4	2,6	1,7	500	11	10	4,2	2,8	810	29	17	6,8	4,5	1470	95	12	8,2
500 x 200	0,093	365	4	6,8	2,7	1,8	605	10	11	4,5	3,0	980	27	18	7,3	4,9	1800	90	13	9,0
600 x 200	0,112	430	4	7,3	2,9	2,0	705	10	12	4,8	3,2	1140	25	19	7,8	5,2	2100	85	14	9,5
700 x 200	0,131	480	3	7,6	3,0	2,0	800	9	13	5,0	3,4	1300	24	20	8,2	5,5	2440	84	15	10
300 x 250	0,070	285	4	6,1	2,5	1,6	475	11	10	4,1	2,7	765	29	16	6,6	4,4	1400	96	12	8,0
400 x 250	0,094	400	4	7,4	3,0	2,0	670	12	12	5,0	3,3	1080	32	20	8,0	5,3	1970	106	15	9,8
500 x 250	0,118	445	3	7,4	3,0	2,0	730	9	12	4,8	3,2	1180	24	20	7,8	5,2	2150	80	14	9,5
600 x 250	0,142	520	3	7,9	3,1	2,1	850	9	13	5,1	3,4	1400	23	21	8,5	5,6	2500	75	15	10
700 x 250	0,166	580	3	8,1	3,2	2,2	970	8	14	5,4	3,6	1580	22	22	8,8	5,9	2970	77	17	11
800 x 250	0,190	660	3	8,6	3,4	2,3	1090	8	14	5,7	3,8	1780	21	23	9,3	6,2	3340	74	17	12
900 x 250	0,214	730	3	9,0	3,6	2,4	1200	8	15	5,9	3,9	1970	20	24	9,7	6,5	3710	72	18	12

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)					LwA=60 дБ(А)
Типо-	F0,	L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.
размер	м2	L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	м, при
АхВ, мм	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,018	95	6	3,8	1,5	1,0	155	15	6,3	2,5	1,7	245	37	9,9	4,0	2,6	430	114	6,9	4,6
300 x 100	0,027	135	5	4,5	1,8	1,2	220	13	7,3	2,9	1,9	350	33	12	4,6	3,1	620	105	8,2	5,5
200 x 150	0,027	135	5	4,5	1,8	1,2	220	13	7,3	2,9	1,9	350	33	12	4,6	3,1	620	105	8,2	5,5
300 x 150	0,041	195	5	5,2	2,1	1,4	315	12	8,4	3,4	2,2	500	30	13	5,4	3,6	900	96	9,6	6,4
400 x 150	0,055	250	4	5,8	2,3	1,5	405	11	9,4	3,7	2,5	650	28	15	6,0	4,0	1160	89	11	7,1
500 x 150	0,070	305	4	6,2	2,5	1,7	500	10	10	4,1	2,7	800	26	16	6,6	4,4	1420	82	12	7,8
200 x 200	0,036	175	5	5,0	2,0	1,3	285	12	8,1	3,3	2,2	460	33	13	5,3	3,5	800	98	9,1	6,1
300 x 200	0,055	250	4	5,8	2,3	1,5	405	11	9,4	3,7	2,5	650	28	15	6,0	4,0	1160	89	11	7,1
400 x 200	0,074	325	4	6,5	2,6	1,7	530	10	11	4,2	2,8	850	26	17	6,8	4,5	1500	82	12	8,0
500 x 200	0,093	400	4	7,1	2,8	1,9	640	9	11	4,5	3,0	1030	24	18	7,3	4,9	1850	79	13	8,8
600 x 200	0,112	465	3	7,5	3,0	2,0	760	9	12	4,9	3,3	1210	23	20	7,8	5,2	2180	75	14	9,4
700 x 200	0,131	530	3	7,9	3,2	2,1	870	9	13	5,2	3,5	1390	22	21	8,3	5,5	2500	73	15	10
300 x 250	0,070	305	4	6,2	2,5	1,7	500	10	10	4,1	2,7	800	26	16	6,6	4,4	1420	82	12	7,8
400 x 250	0,094	400	4	7,1	2,8	1,9	640	9	11	4,5	3,0	1030	24	18	7,3	4,9	1850	77	13	8,7
500 x 250	0,118	480	3	7,6	3,0	2,0	790	9	12	5,0	3,3	1260	23	20	7,9	5,3	2260	73	14	9,5
600 x 250	0,142	570	3	8,2	3,3	2,2	920	8	13	5,3	3,5	1480	22	21	8,5	5,7	2660	70	15	10
700 x 250	0,166	650	3	8,6	3,5	2,3	1060	8	14	5,6	3,8	1700	21	23	9,0	6,0	3090	69	16	11
800 x 250	0,190	730	3	9,1	3,6	2,4	1190	8	15	5,9	3,9	1910	20	24	9,5	6,3	3490	67	17	12
900 x 250	0,214	810	3	9,5	3,8	2,5	1320	8	15	6,2	4,1	2120	20	25	9,9	6,6	3880	65	18	12

При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.

Типо-	F0,	LwA=25 дБ(А)		LwA=35 дБ(А)		LwA=45 дБ(А)
размер	м2	L0,	∆Pпол	L0,	∆Pпол	L0,	∆Pпол
АхВ, мм		м3/ч	Па	м3/ч	Па	м3/ч	Па
200 x 100	0,018	200	22	320	57	500	139
300 x 100	0,027	285	20	460	52	720	128
200 x 150	0,027	285	20	460	52	720	128
300 x 150	0,041	400	17	660	47	1030	114
400 x 150	0,055	530	17	860	44	1330	106
500 x 150	0,070	650	16	1040	40	1620	97
200 x 200	0,036	365	19	600	50	930	120
300 x 200	0,055	530	17	860	44	1330	106
400 x 200	0,074	680	15	1100	40	1720	98
500 x 200	0,093	830	14	1340	37	2090	91
600 x 200	0,112	980	14	1580	36	2460	87
700 x 200	0,131	1120	13	1800	34	2810	83
300 x 250	0,070	650	16	1040	40	1620	97
400 x 250	0,094	830	14	1340	37	2090	89
500 x 250	0,118	1010	13	1630	34	2550	84
600 x 250	0,142	1190	13	1920	33	3000	81
700 x 250	0,166	1360	12	2190	31	3420	77
800 x 250	0,190	1530	12	2460	30	3850	74
900 x 250	0,214	1690	11	2730	29	4260	72

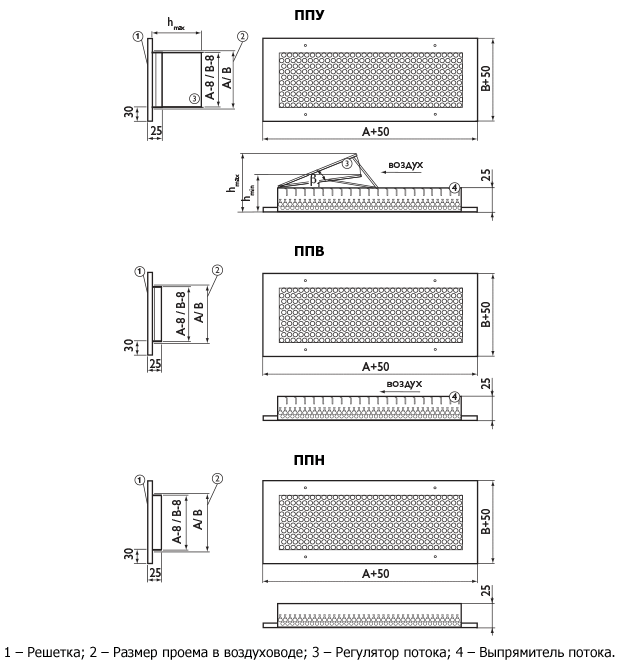

Чертёж и присоединительные размеры

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.

Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.

В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
