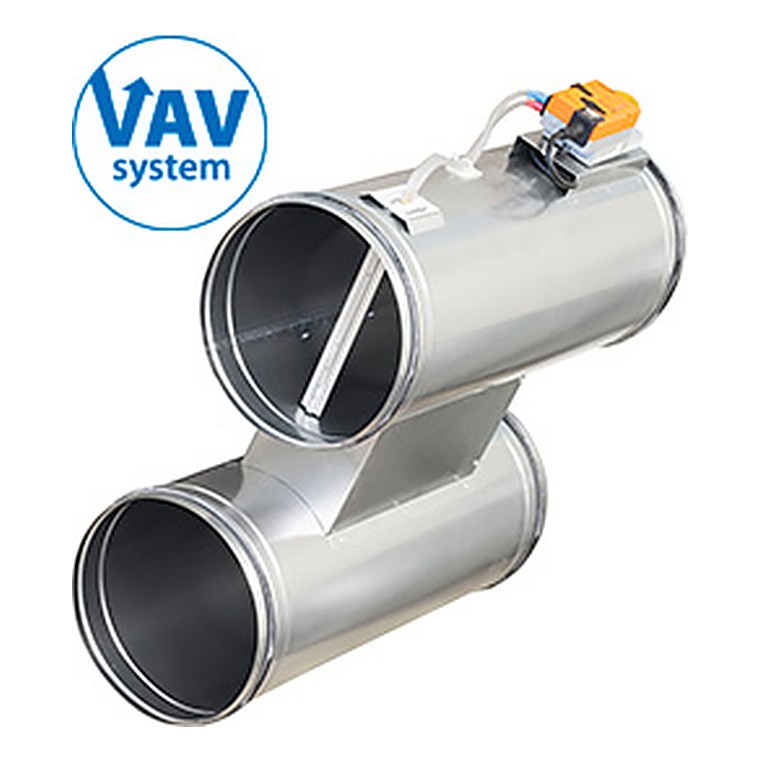

Регуляторы переменного расхода воздуха ДКРК

Регуляторы переменного расхода воздуха ДКРК для воздуховодов круглого сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). Особенность регуляторов ДКРК заключается в том, что данные изделия обеспечивают поддержание заданного расхода воздуха одновременно в двух воздушных каналах с одинаковым режимом работы, работая по схеме «ведущий/ведомый»; при этом используется только один электропривод. Два воздушных канала регулятора ДКРК могут использоваться как приточный и вытяжной каналы, а также как два приточных или два вытяжных канала.

Конструкция и работа

Регулятор переменного расхода поддерживает заданный расход воздуха в ветке независимо от давления в сети. Датчик измеряет расход, контроллер поворачивает заслонку и удерживает уставку, полученную от термостата или диспетчера.

• Регуляторы выпускаются в четырех исполнениях. Для согласованной работы нескольких регуляторов переменного расхода воздуха ДКРК и вентиляционной установки рекомендуется использовать Optimizer - регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности.
• Пример 1 (без сигнала управления, режим постоянного расхода воздуха CAV). Фиксированная уставка расхода воздуха Vмакс в м3/ч задается при программировании на заводе-изготовителе. Регулятор будет поддерживать постоянный расход воздуха Vмакс.
• Примеры 2 и 3 (дискретные сигналы). В положении переключателя «Vмакс» регулятор будет поддерживать постоянный расход воздуха Vмакс, заданный при программировании. В положении переключателя «Vмин» регулятор будет поддерживать постоянный расход воздуха Vмин, заданный при программировании.
• Пример 4 (дискретные сигналы). a – воздушный клапан будет полностью закрыт (только при настройке управляющего сигнала 2…10 В) b – воздушный клапан будет полностью закрыт (только при использовании переменного напряжения питания ~24 В) c – регулятор будет поддерживать постоянный расход воздуха Vмакс d – воздушный клапан будет полностью открыт (только при использовании…
• Пример 5 (аналоговый сигнал). Расход воздуха будет изменяться в соответствии с внешним управляющим сигналом 0…10 В (или 2…10 В) от потенциометра, контроллера и пр. Диапазон изменения расхода воздуха: Vмин при сигнале 0 В (или 2 В) Vмакс при сигнале 10 В. Возможна настройка на аналоговый сигнал управления от 0 до 32 В.

Что это даёт

Где применяется

Офисы открытой планировки, переговорные, гостиницы, лаборатории, здания с переменной загрузкой помещений.

Как подобрать

Подбор ведут по диапазону расхода: минимальный и максимальный расход ветки должны попадать в рабочий диапазон регулятора. Проверьте требуемую длину прямых участков до и после устройства и способ управления.

Технические характеристики

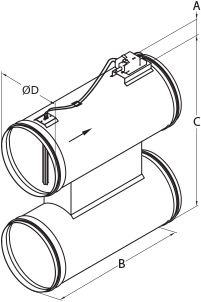

Чертёж и присоединительные размеры

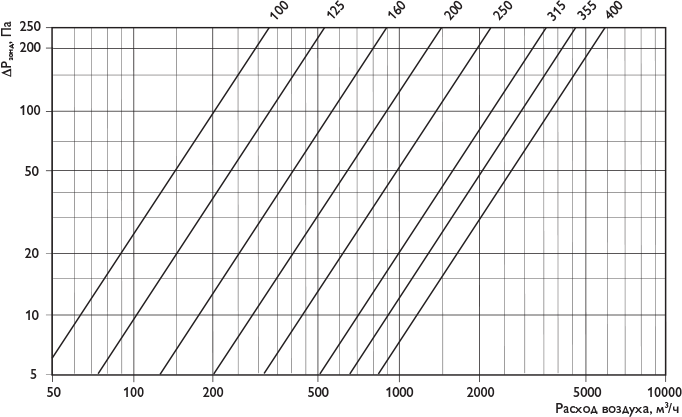

Аэродинамические характеристики

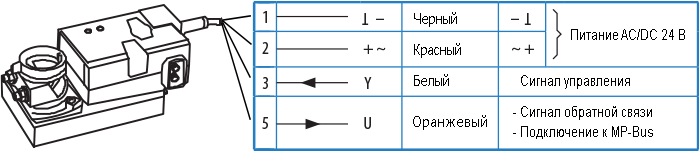

Монтаж и схемы подключения

Регуляторы переменного расхода воздуха ДКРК обеспечивают точное регулирование во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами.

Регуляторы должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках.

В системах с переменным расходом воздуха уставки расхода можно задать несколькими способами: с помощью внешних контактов – полностью закрыт, уставка Vмин, уставка Vмакс, полностью открыт; с помощью внешнего аналогового сигнала – плавное регулирование уставки от Vмин до Vмакс; с помощью системы диспетчеризации.

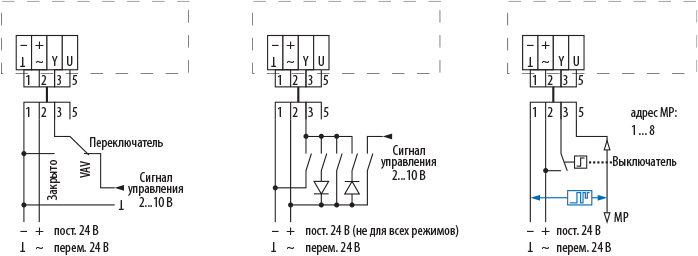

Подключение сигнала управления Y (клемма 3)

Сигнал управления используется для задания уставки расхода воздуха. Сигнал управления может быть аналоговым (от зонального контроллера, ручного потенциометра и пр.), дискретным (от ручного выключателя, датчика CO2, датчика присутствия и пр.) или цифровым (шина MP-bus).

Пример 1 (без сигнала управления, режим постоянного расхода воздуха CAV)

Фиксированная уставка расхода воздуха Vмакс в м3/ч задается при программировании на заводе-изготовителе.

Регулятор будет поддерживать постоянный расход воздуха Vмакс.

Примеры 2 и 3 (дискретные сигналы)

В положении переключателя «Vмакс» регулятор будет поддерживать постоянный расход воздуха Vмакс, заданный при программировании.

В положении переключателя «Vмин» регулятор будет поддерживать постоянный расход воздуха Vмин, заданный при программировании.

В положении переключателя «Закрыто» воздушный клапан регулятора будет полностью закрыт (только при настройке управляющего сигнала 2…10 В).

Пример 4 (дискретные сигналы)

a – воздушный клапан будет полностью закрыт (только при настройке управляющего сигнала 2…10 В)

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
