Электропривод DACOND DAC-BLF24-05T (5 Н·м, 24 В, для ОЗК, с пружиной, термоэлемент 72 °C)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод DACOND DAC-BLF24-05T — привод огнезадерживающего клапана (ОЗК) с возвратной пружиной: момент 5 Н·м (створка до 1 м²), питание AC/DC 24 В, ход двигателем 70 с, закрытие пружиной 20 с, 2 концевых выключателя, встроенный термоэлемент 72 °C. При обесточивании или сигнале пожарной автоматики пружина закрывает створку без участия контроллера — штатная схема для нормально открытых клапанов на границах пожарных отсеков.
Как работает
Двигатель открывает створку клапана и взводит пружину за 70 с; пока на приводе есть питание, клапан удерживается открытым. При снятии напряжения — по команде щита пожарной сигнализации или при срабатывании встроенного термоэлемента 72 °C — пружина закрывает створку за 20 с. Два концевых выключателя сообщают автоматике фактическое положение створки.
Что это даёт
Где применяется
- Нормально открытые огнезадерживающие клапаны
- Клапаны на границах пожарных отсеков — закрытие пружиной по сигналу или термоэлементу
- Приточные и вытяжные системы с противопожарной автоматикой на 24 В
- Замена приводов Belimo BLF/BF и аналогов без переделки клапана
Как подобрать и смонтировать
- Посчитайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², для плотных и утеплённых заслонок — с запасом 25–30 %. Этому приводу подходит заслонка до 1 м²
- Питание — по щиту автоматики: AC/DC 24 В от трансформатора или контроллера
- Управление — по контроллеру: «вкл/выкл» по двум проводам — для реле и термостатов
- Для нормально закрытых клапанов дымоудаления берите реверсивные DAC-BLE; исполнение T — с термоэлементом 72 °C, если клапан без собственного термореле
- Хомут затягивается на оси клапана ключом; направление поворота меняется переключателем на корпусе или установкой привода другой стороной
- Концевые выключатели заведите в щит для индикации положения и блокировки вентилятора
Технические характеристики
| Артикул | DAC-BLF24-05T |
| Крутящий момент | 5 Н·м |
| Площадь заслонки | до 1 м² |
| Напряжение питания | AC 24 B |
| Возвратная пружина | да |
| Управляющий сигнал | вкл/выкл (2-точечный) |
| Концевые выключатели | 2 шт. |
| Время открытия | 70 с |
| Время возврата пружиной | 20 с |
| Потребляемая мощность | 5,0 Вт |
| Мощность в режиме ожидания | 2,5 Вт |
| Угол поворота | 0–90° (максимум 93°) |
| Вспомогательные переключатели | 3 (1,5) А 250 В |
| Ресурс | 70 000 циклов |
| Уровень шума | 50 дБ при работе с двигателем, 62 дБ при срабатывании пружины |
| Сечение провода | 0,5 мм² |
| Класс защиты от поражения током | III |
| Степень защиты | IP54 |
| Температура эксплуатации | от −20 до +50 °C |
| Температура хранения | от −40 до +70 °C |
| Относительная влажность | 5–95 % без конденсации |
| Вес | 1,6 кг |
| Габариты (В×Ш×Г) | 156×98×61 мм |
Расшифровка маркировки
DAC — DACOND; BLF — противопожарный привод с возвратной пружиной для ОЗК; 24 — питание AC/DC 24 В; 05 — крутящий момент, Н·м; T — встроенный термоэлемент 72 °C.
Важно знать
Момент подбирается по площади заслонки с запасом: для 1 м² нужно около 5 Н·м, для плотных, утеплённых и наружных заслонок — до 7–8 Н·м на 1 м². Привод «впритык» работает на пределе и не доводит заслонку до уплотнения.
Не поворачивайте заслонку вручную, пока пружина возвращает её в исходное положение. Время возврата (20 с) меньше времени хода двигателем (70 с) — учитывайте это в логике автоматики.
Приводы 230 В и 24 В не взаимозаменяемы — проверьте питание в шкафу автоматики перед заказом. Для DC 24 В соблюдайте полярность по схеме в паспорте. Устройство не вскрывается, гарантия производителя — 24 месяца.
AIRS BLF24A-T: 5 Н·м, AC/DC 24 В, с пружиной. Наша основная линейка — электроприводы AIRS. Открыть AIRS BLF24A-T
Подбор. Назовите размеры заслонки или расход через клапан, питание щита и тип управления — подберём позицию DACOND или аналог AIRS, соберём комплект (привод + адаптер + клапан) и пришлём счёт в день обращения. Гарантия производителя — 24 месяца.

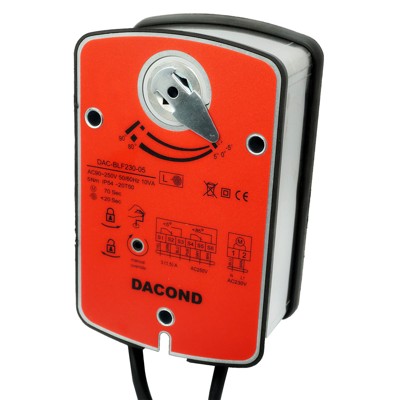

Электропривод DACOND DAC-BLF230-05 (5 Н·м, 230 В, для ОЗК, с пружиной)5 203 ₽
