Компактные приточные установки SAU 250

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: установки SAU 250 (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентиляционная установка Ostberg (Арктика). 7 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентиляционная установка. Готовит и подаёт наружный воздух: фильтрация, нагрев, при необходимости охлаждение и рекуперация.

Основные характеристики:

Производитель — Ostberg
Тип — Приточные установки
Производительность, м³/час — 830
Мощность, кВт — 0.192
Уровень шума, дБ — 43
Тип нагревателя — Водяной

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель Ostberg

Тип Приточные установки

Производительность, м³/час 830

Мощность, кВт 0.192

Уровень шума, дБ 43

Тип нагревателя Водяной

Подробно

Описание

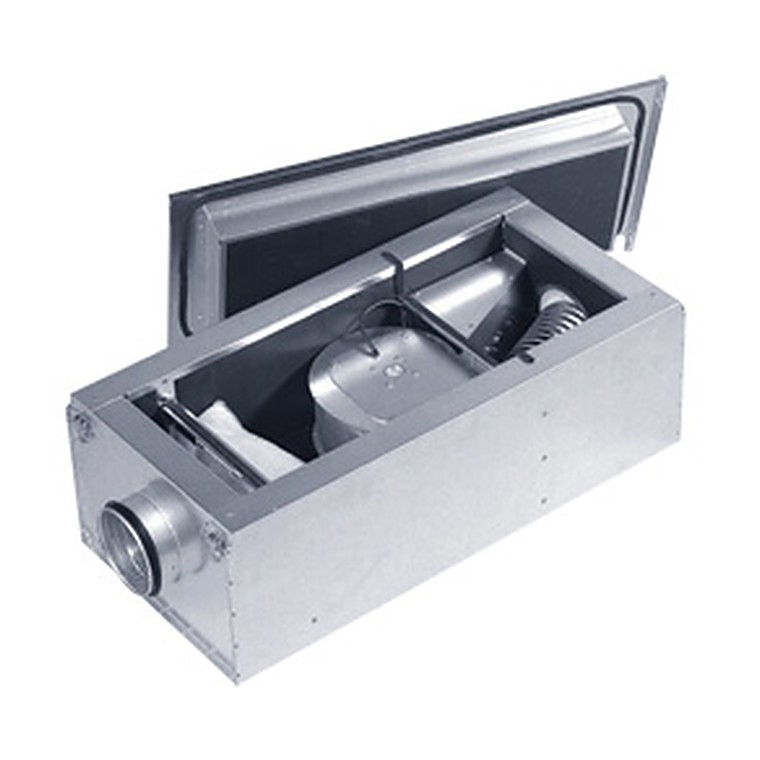

Вентиляционные установки SAU предназначены для применения на объектах небольших размеров (коттеджи, квартиры, офисы, магазины и т.п.), где важны минимальные габаритные размеры и хорошие шумовые характеристики. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 50 мм размещены: фильтр (класс очистки F5), вентилятор с назад загнутыми лопатками и асинхронным двигателем с внешним ротором и водяной калорифер.

ПроизводительOstberg (поставка «Арктика»)

НазначениеПриточные

Типоразмеров6

Данные производителяобновлено 12.05.2016

Конструкция и работа

Установка собрана в едином корпусе: воздушный клапан, фильтр, нагреватель, вентилятор и автоматика. Наружный воздух очищается, подогревается до заданной температуры и подаётся в помещение с расчётным расходом; контроллер держит уставку и защищает водяной теплообменник от замерзания.

Системы управления и защиты. Для управления работой приточных установок разработаны стандартные модули управления ACM-C2KR104, обеспечивающие следующие функции: Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева.
Монтаж. Установку с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.
Аксессуары. Модули управления, выносной пульт управления, воздушные клапаны, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления. Перед обслуживанием убедитесь, что При очистке установки

Что это даёт

Готовое решениеВсе узлы подобраны и состыкованы на заводе — на объекте остаётся подключить воздуховоды, воду и питание.

Стабильная температура притокаКонтроллер поддерживает уставку независимо от погоды, управляя нагревателем.

Очистка воздухаФильтр класса G4/F7 задерживает пыль и пыльцу, продлевая срок службы теплообменника и сети.

Защита от замерзанияАвтоматика следит за температурой обратной воды и воздуха, закрывает клапан и останавливает вентилятор.

Гибкое управлениеПульт, недельный график и внешние сигналы позволяют вписать установку в общую диспетчеризацию.

Где применяется

Офисы, магазины, кафе, детские и медицинские учреждения, производственные и складские помещения, квартиры и коттеджи — везде, где нужен организованный приток с подогревом.

Как подобрать

Расход считают по кратности или по числу людей, затем проверяют располагаемое давление с учётом сети и класса фильтра. Мощность нагревателя подбирают по расчётной наружной температуре, а тип — по доступному теплоносителю: вода или электричество.

Технические характеристики

SAU 125 (Ostberg)

Модель	SAU	125 С1
Напряжение	В/Гц	230/50
Ток	А	9,2
Мощность вентилятора	Вт	120
Мощность нагревателя	кВт	2
Ном. мощность	Вт	2120
Вес	кг	19,4

* Для температуры воды 80/60°С

SAU 200 (Ostberg)

Модель	SAU	200 В1	200 В3	200 С3
Напряжение	В/Гц	230/50	400/50	400/50
Ток	А	9,2	12,8	13
Мощность вентилятора	Вт	105	105	150
Мощность нагревателя	кВт	2	5	5
Ном. мощность	Вт	2105	5105	5150
Вес	кг	29,7	30,6	31,3

* Для температуры воды 80/60°С

SAU 250 (Ostberg)

Модель	SAU	250 Е1
Напряжение	В/Гц	230/50
Ток	А	0,9
Мощность вентилятора	Вт	200
Мощность нагревателя	кВт	14,7*
Ном. мощность	Вт	200
Вес	кг	45

* Для температуры воды 80/60°С

Чертёж и присоединительные размеры

Аэродинамические характеристики

Шумовые характеристики

SAU 125 (Ostberg)

Тип		LpA	LwA	LwA
установки		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
SAU 125 C1	К входу	53	60	50	56	56	48	43	42	40	30
	К выходу	58	65	52	60	56	56	58	57	49	45
	К окружению	42	49	28	38	44	45	39	36	32	32

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

SAU 200 (Ostberg)

Тип		LpA	LwA	LwA
установки		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
SAU 200 B1	К входу	55	62	45	53	59	58	49	44	40	27
	К выходу	62	69	51	55	62	66	63	58	51	39
	К окружению	43	50	46	41	44	46	41	38	34	32
SAU 200 B3	К входу	55	62	45	53	59	58	49	44	40	27
	К выходу	62	69	51	55	62	66	63	58	51	39
	К окружению	43	50	46	41	44	46	41	38	34	32
SAU 200 C3	К входу	55	62	56	58	57	52	42	40	43	31
	К выходу	64	71	56	59	65	66	62	61	61	52
	К окружению	45	52	37	40	51	45	38	34	31	28

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

SAU 250 (Ostberg)

Тип		LpA	LwA	LwA
установки		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
SAU 250 E1	К входу	51	58	50	51	53	54	45	44	42	35
	К выходу	67	74	54	56	62	73	62	64	62	52
	К окружению	43	50	38	40	45	48	35	31	30	28

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Установки не должны эксплуатироваться во взрывоопасных помещениях. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.

При очистке установки Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на установку. Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току. Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком. В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Водяной нагреватель требует узла обвязки с трёхходовым клапаном и приводом — без него защита от замерзания не работает.

Электрический нагреватель нельзя обесточивать раньше вентилятора: выбег нужен для съёма остаточного тепла.

Воздухозабор размещают не ближе 8 м от выброса вытяжки и не ниже 2 м от уровня земли.
