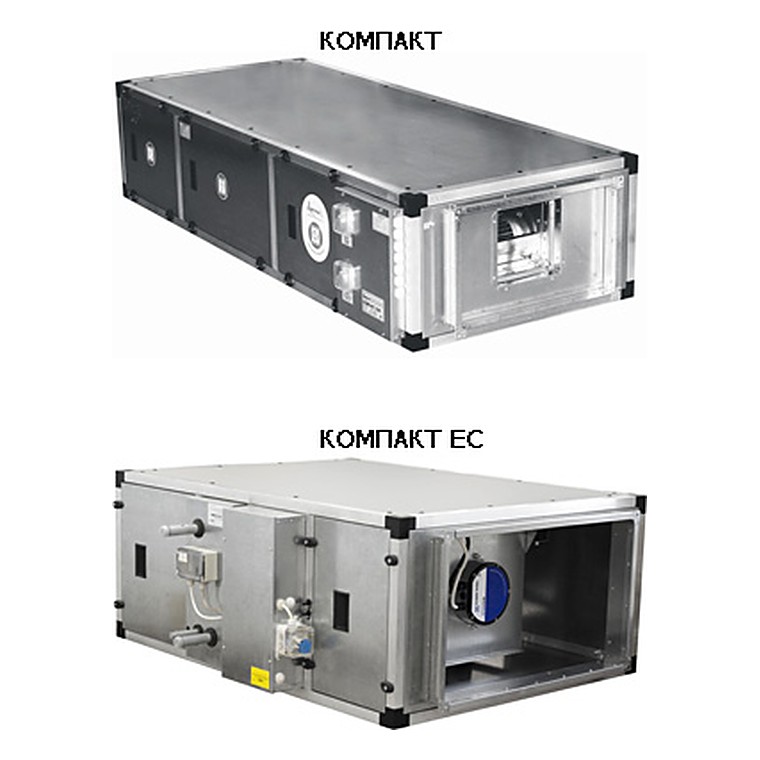

Приточная установка Компакт 61В2
Вентиляционная установка Арктос. 3 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентиляционная установка. Готовит и подаёт наружный воздух: фильтрация, нагрев, при необходимости охлаждение и рекуперация.
Основные характеристики:
- Производитель — Арктос
- Тип — Приточные установки
- Мощность, кВт — 3
- Тип нагревателя — Водяной
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Характеристики
Описание
Приточная установка Компакт 61В2 — оборудование производителя Арктос для систем вентиляции и кондиционирования.
Конструкция и работа
Установка собрана в едином корпусе: воздушный клапан, фильтр, нагреватель, вентилятор и автоматика. Наружный воздух очищается, подогревается до заданной температуры и подаётся в помещение с расчётным расходом; контроллер держит уставку и защищает водяной теплообменник от замерзания.
Что это даёт
Где применяется
Офисы, магазины, кафе, детские и медицинские учреждения, производственные и складские помещения, квартиры и коттеджи — везде, где нужен организованный приток с подогревом.
Как подобрать
Расход считают по кратности или по числу людей, затем проверяют располагаемое давление с учётом сети и класса фильтра. Мощность нагревателя подбирают по расчётной наружной температуре, а тип — по доступному теплоносителю: вода или электричество.
Технические характеристики
| Модель | Напряжение, В/Ф | Мощность | Мощность | Вес, кг |
|---|---|---|---|---|
| нагревателя*, кВт | вентилятора, кВт | |||
| Компакт 61В2 | 400/3 | 99,1 | 3,0 | 193 |
| Компакт 61В3 | 400/3 | 144,2 | 3,0 | 197 |
| Компакт 61В4 | 400/3 | 177,7 | 3,0 | 201 |
| Компакт 62В2 | 400/3 | 99,1 | 4,0 | 199 |
| Компакт 62В3 | 400/3 | 144,2 | 4,0 | 203 |
| Компакт 62В4 | 400/3 | 177,7 | 4,0 | 207 |
| Компакт 618В2 EC3 | 400/3 | 99,1 | 4,1 | 160 |
| Компакт 618В3 EC3 | 400/3 | 144,2 | 4,1 | 164 |
| Компакт 618В4 EC3 | 400/3 | 177,7 | 4,1 | 168 |
| * Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С. | ||||
Размеры
| Модель | A | B | C | D | E | F | G | H | I | Ød** |
|---|---|---|---|---|---|---|---|---|---|---|
| Компакт 61В2 | 640 | 1120 | 1500 | 1000 | 500 | 530 | 38 | 1300 | 455 | 1" |
| Компакт 61В3 | 640 | 1120 | 1500 | 1000 | 500 | 530 | 43 | 1300 | 455 | 1" |
| Компакт 61В4 | 640 | 1120 | 1500 | 1000 | 500 | 520 | 65 | 1300 | 455 | 1" |
| Компакт 62В2 | 640 | 1120 | 1500 | 1000 | 500 | 530 | 38 | 1300 | 455 | 1" |
| Компакт 62В3 | 640 | 1120 | 1500 | 1000 | 500 | 530 | 43 | 1300 | 455 | 1" |
| Компакт 62В4 | 640 | 1120 | 1500 | 1000 | 500 | 520 | 65 | 1300 | 455 | 1" |
| Компакт 618В2 EC3 | 640 | 1120 | 1285 | 1000 | 500 | 515 | 38 | 1300 | 455 | 1" |
| Компакт 618В3 EC3 | 640 | 1120 | 1285 | 1000 | 500 | 515 | 43 | 1300 | 455 | 1" |
| Компакт 618В4 EC3 | 640 | 1120 | 1285 | 1000 | 500 | 505 | 65 | 1300 | 455 | 1" |
| ** Трубная резьба. | ||||||||||
Чертёж и присоединительные размеры

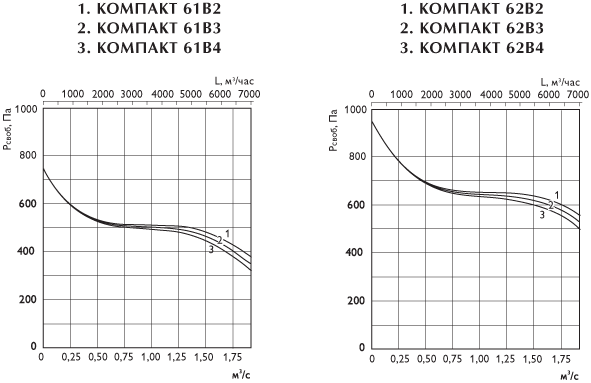

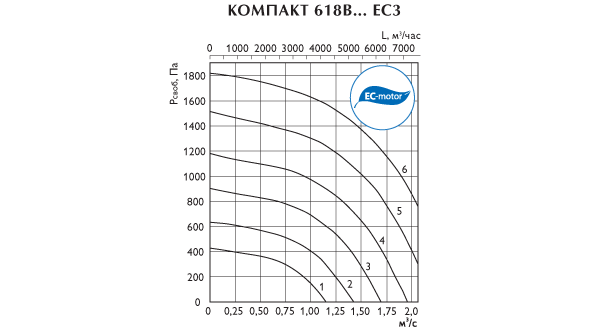

Аэродинамические характеристики
Монтаж и схемы подключения
Все установки поставляются в полностью собранном виде и готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Электрические параметры должны соответствовать спецификации на табличке установки.
Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
Установки должны быть заземлены.
Установки должны быть установлены в соответствии с направлением потока воздуха.
Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Установки не должны эксплуатироваться во взрывоопасных помещениях.
Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Обслуживание Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.
Перед обслуживанием убедитесь, что Прекращена подача напряжения.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Водяной нагреватель требует узла обвязки с трёхходовым клапаном и приводом — без него защита от замерзания не работает.
Электрический нагреватель нельзя обесточивать раньше вентилятора: выбег нужен для съёма остаточного тепла.
Воздухозабор размещают не ближе 8 м от выброса вытяжки и не ниже 2 м от уровня земли.
