Приточно-вытяжные воздухораспределители 1ПВК, 1ПВКР
Воздухораспределитель Арктос. 9 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентиляционная установка. Готовит и подаёт наружный воздух: фильтрация, нагрев, при необходимости охлаждение и рекуперация.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

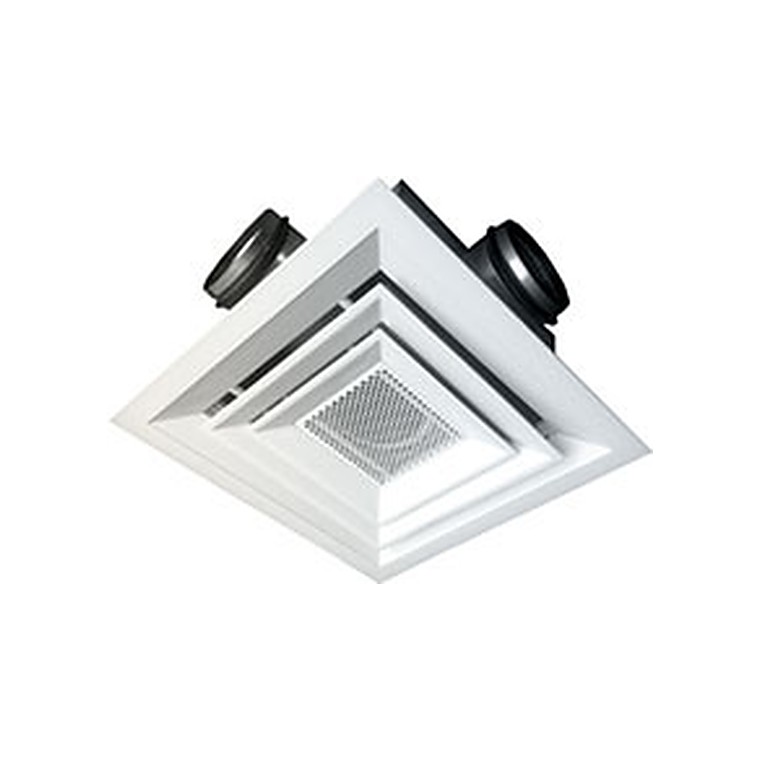

Воздухораспределители 1ПВК, 1ПВКР предназначены для одновременной подачи и удаления воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения. Подача воздуха осуществляется горизонтальными веерными струями. Воздухораспределители 1ПВК, 1ПВКР состоят из квадратной лицевой панели и камеры статического давления (КСД) с подводящим и вытяжным патрубками круглого сечения (расположены соосно или под углом 90°). Подача воздуха осуществляется через воздуховыпускные щели по периметру лицевой панели, удаление воздуха — через центральную перфорированную вставку.
Конструкция и работа
Оборудование поставляется в заводской комплектации и рассчитано на длительную работу в составе систем вентиляции и кондиционирования. Присоединительные размеры и характеристики соответствуют данным производителя.
Что это даёт
Где применяется
Системы вентиляции и кондиционирования зданий административного, жилого, торгового и производственного назначения.
Как подобрать
Подбор ведут по расчётным параметрам системы: расходу воздуха, потерям давления, мощности и присоединительным размерам. Проверьте условия эксплуатации и совместимость с существующим оборудованием.
Технические характеристики
| Модель | F0 | A, | B, | Ød, | а, | b, | C, | D, | Вес, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | мм | 1ПВК | 1ПВКР | 1ПВКР-Р | |
| 450 x 450 | 0,083 | 450 | 450 | 124 | 336 | 308 | 202 | 118 | 4,7 | 5,2 | 5,7 |
| 450 x 450-90П | 0,083 | 450 | 450 | 124 | 336 | 308 | 202 | 118 | 4,7 | 5,2 | 5,7 |
| 450 x 450-90Л | 0,083 | 450 | 450 | 124 | 336 | 308 | 202 | 118 | 4,7 | 5,2 | 5,7 |
| 600 x 600 | 0,192 | 595 | 595 | 199 | 481 | 454 | 313 | 168 | 9,2 | 10,0 | 10,8 |
| 600 x 600-90П | 0,192 | 595 | 595 | 199 | 481 | 454 | 313 | 168 | 9,2 | 10,0 | 10,8 |
| 600 x 600-90Л | 0,192 | 595 | 595 | 199 | 481 | 454 | 313 | 168 | 9,2 | 10,0 | 10,8 |
Данные для подбора
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||||
| Модель | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,8 | |||||||||
| 450 x 450 | 70 | 3 / 4 | 1,0 | - | 90 | 5 / 7 | 1,3 | 0,5 | 130 | 10 / 15 | 1,8 | 0,7 | 200 | 23 / 35 | 2,8 | 1,1 |
| 450 x 450-90П | 60 | 2 / 3 | 1,4 | - | 80 | 4 / 6 | 1,8 | 0,7 | 120 | 8 / 13 | 2,7 | 1,1 | 190 | 21 / 32 | 4,3 | 1,7 |
| 450 x 450-90Л | 60 | 2 / 3 | 1,4 | - | 80 | 4 / 6 | 1,8 | 0,7 | 120 | 8 / 13 | 2,7 | 1,1 | 190 | 21 / 32 | 4,3 | 1,7 |
| 600 x 600 | 190 | 3 / 5 | 2,1 | 0,8 | 230 | 5 / 7 | 2,6 | 1,0 | 340 | 10 / 15 | 3,8 | 1,5 | 500 | 22 / 33 | 5,5 | 2,2 |
| 600 x 600-90П | 170 | 3 / 4 | 2,7 | 1,1 | 210 | 4 / 6 | 3,3 | 1,3 | 320 | 9 / 14 | 5,1 | 2,0 | 490 | 22 / 32 | 7,8 | 3,1 |
| 600 x 600-90Л | 170 | 3 / 4 | 2,7 | 1,1 | 210 | 4 / 6 | 3,3 | 1,3 | 320 | 9 / 14 | 5,1 | 2,0 | 490 | 22 / 32 | 7,8 | 3,1 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | ||||||||||||||||
| ** Акустические характеристики приведены для расхода воздуха L0 = L0 прит = L0 выт , м3/ч. | ||||||||||||||||
| % открытия регулятора расхода | 100% | 90% | 80% | 70% | 50% | ||
|---|---|---|---|---|---|---|---|
| β=0° | β=15° | β=30° | β=45° | β=60° | |||
| К | приток | 1,2 | 1,4 | 2,4 | 4,8 | 10,2 | |
| вытяжка | 1,0 | 1,2 | 1,5 | 2,9 | 5,8 | ||
| ∆LwA, дБ(А) | приток | 1 | 2 | 6 | 12 | 19 | |
| вытяжка | 1 | 1 | 2 | 8 | 12 | ||
Чертёж и присоединительные размеры

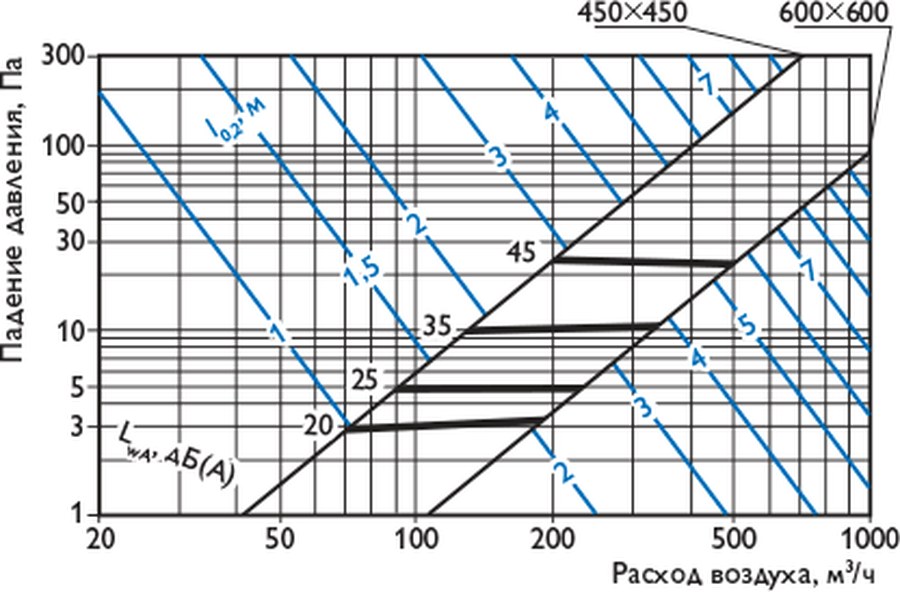

Аэродинамические характеристики
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед монтажом сверьте характеристики с проектом и убедитесь в совместимости присоединительных размеров.
Пусконаладку и подключение выполняет квалифицированный персонал.
Соблюдайте условия эксплуатации, указанные производителем, — от этого зависит ресурс.
