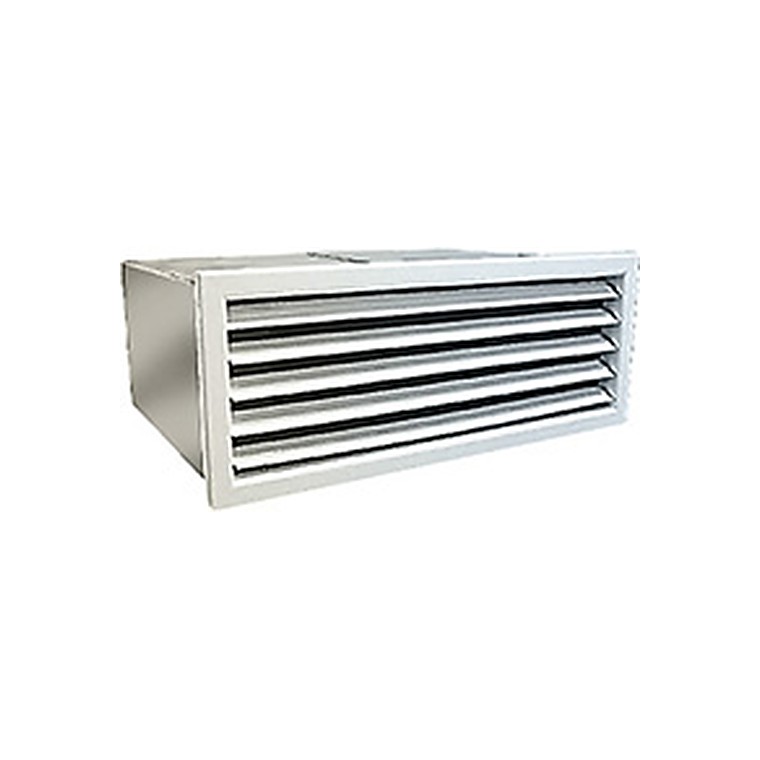

Воздухораспределители "Генератор комфорта" 1ВГК, 2ВГК
⚙️ Подбор и заказ
Описание
Воздухораспределители «Генератор комфорта» 1ВГК, 2ВГК предназначены для подачи воздуха системами вентиляции и кондиционирования в небольших помещениях различного назначения (офисы, магазины, купе поезда, каюты кораблей и т.п.). Особенностью данных изделий являются автоколебания с частотой 5÷15 Гц, возникающие при прохождении воздуха через воздухораспределитель, благодаря чему формируется быстрозатухающий пульсирующий турбулентный поток воздуха с увеличенным углом раскрытия воздушной струи. Ускоренное затухание воздушной струи и увеличенный угол раскрытия позволяют увеличить избыточную температуру приточного воздуха и уменьшить площадь застойных зон.
Конструкция и работа
Панель раздаёт воздух через перфорацию или ряд сопел на большой площади: скорость на выходе низкая, а объём подаётся значительный. Так удаётся вентилировать помещения с высокими требованиями к чистоте и комфорту без ощутимых потоков в рабочей зоне.
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | А, | В, | С, | D, | E, | H, | Вес, |
|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | кг | |
| 1ВГК 200 x 100 | 0,008 | 195 | 95 | 236 | 136 | 180 | – | 1,2 |
| 1ВГК 300 x 100 | 0,016 | 295 | 95 | 336 | 136 | 224 | – | 2,0 |
| 1ВГК 300 x 150 | 0,024 | 295 | 145 | 336 | 186 | 222 | – | 2,3 |
| 1ВГК 400 x 150 | 0,038 | 395 | 145 | 436 | 186 | 272 | – | 3,4 |
| 1ВГК 400 x 200 | 0,053 | 395 | 195 | 436 | 236 | 293 | – | 4,1 |
| 2ВГК 200 x 100 | 0,009 | 200 | 100 | 250 | 150 | 300 | 170 | 2,1 |
| 2ВГК 300 x 100 | 0,013 | 300 | 100 | 350 | 150 | 300 | 170 | 2,8 |
| 2ВГК 300 x 150 | 0,020 | 300 | 150 | 350 | 200 | 350 | 220 | 3,5 |
| 2ВГК 400 x 150 | 0,027 | 400 | 150 | 450 | 200 | 350 | 220 | 4,3 |
| 2ВГК 400 x 200 | 0,037 | 400 | 200 | 450 | 250 | 400 | 270 | 5,2 |
Данные для подбора
| LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=50 дБ(А) | LwA=60 дБ(А) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pп. | Дальноб. | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | L0, | ∆Pп. | Дально- | ||||||||
| Модель | м, при | бойность, м | бойность, м | бойность, м | |||||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | ||||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 1ВГК 200 x 100 | 50 | 12 | 1,6 | 0,7 | 80 | 30 | 2,6 | 1,0 | 0,7 | 110 | 57 | 3,6 | 1,4 | 1,0 | 160 | 121 | 5,2 | 2,1 | 1,4 |
| 1ВГК 300 x 100 | 90 | 17 | 2,1 | 0,8 | 130 | 35 | 3,0 | 1,2 | 0,8 | 160 | 53 | 3,7 | 1,5 | 1,0 | 220 | 100 | 5,1 | 2,0 | 1,4 |
| 1ВГК 300 x 150 | 140 | 17 | 2,6 | 1,1 | 200 | 35 | 3,8 | 1,5 | 1,0 | 250 | 55 | 4,7 | 1,9 | 1,3 | 350 | 108 | 6,6 | 2,8 | 1,8 |
| 1ВГК 400 x 150 | 200 | 20 | 3,0 | 1,2 | 280 | 39 | 4,2 | 1,7 | 1,1 | 340 | 57 | 5,1 | 2,0 | 1,4 | 500 | 123 | 7,5 | 3,0 | 2,0 |
| 1ВГК 400 x 200 | 270 | 20 | 3,4 | 1,4 | 390 | 42 | 4,9 | 2,0 | 1,3 | 480 | 63 | 6,1 | 2,4 | 1,6 | 700 | 134 | 8,9 | 3,5 | 2,4 |
| 2ВГК 200 x 100 | 50 | 22 | 1,5 | 0,6 | 80 | 55 | 2,4 | 1,0 | 0,6 | 110 | 105 | 3,3 | 1,3 | 0,9 | 160 | 222 | 4,8 | 1,9 | 1,3 |
| 2ВГК 300 x 100 | 85 | 25 | 2,1 | 0,8 | 130 | 60 | 3,2 | 1,3 | 0,8 | 170 | 102 | 4,1 | 1,7 | 1,1 | 240 | 203 | 5,8 | 2,3 | 1,6 |
| 2ВГК 300 x 150 | 140 | 32 | 2,7 | 1,1 | 200 | 65 | 3,9 | 1,6 | 1,0 | 250 | 101 | 4,9 | 1,9 | 1,3 | 350 | 198 | 6,8 | 2,7 | 1,8 |
| 2ВГК 400 x 150 | 190 | 32 | 3,2 | 1,3 | 270 | 64 | 4,5 | 1,8 | 1,2 | 320 | 90 | 5,4 | 2,1 | 1,4 | 500 | 220 | 8,4 | 3,4 | 2,2 |
| 2ВГК 400 x 200 | 270 | 36 | 3,9 | 1,6 | 390 | 76 | 5,6 | 2,2 | 1,5 | 480 | 115 | 6,9 | 2,8 | 1,8 | 700 | 245 | 10,0 | 4,0 | 2,7 |

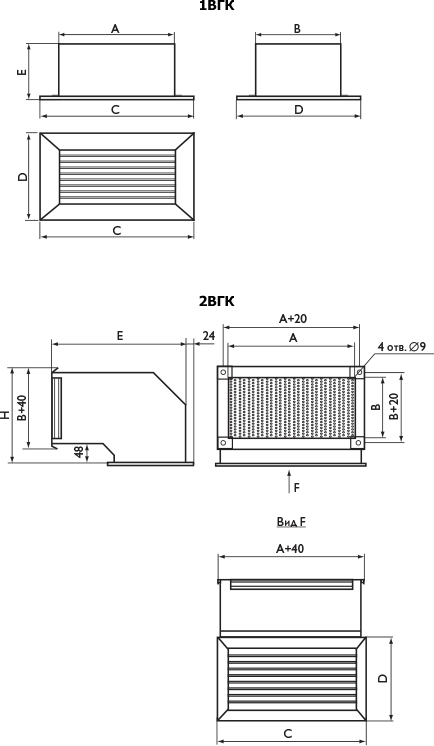

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
