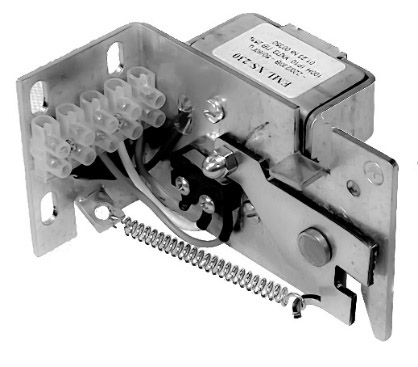

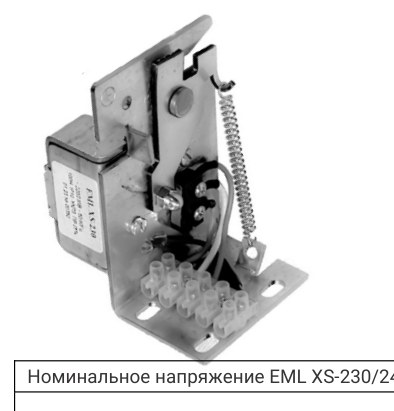

Электромагнитный привод-замок Нанотек EML XS-230 / EML XS-24 для систем дымоудаления
⚙️ Подбор и заказ
Характеристики
Описание
Электромагнитный привод Нанотек EML XS — замок для противопожарных клапанов дымоудаления: пружинный механизм с электромагнитной защёлкой удерживает створку в исходном положении, а по сигналу автоматики за доли секунды освобождает её. Исполнения на 220/240 В (EML XS-230) и на 24 В (EML XS-24), усилие удержания до 100 Н, масса 380 г.
Как работает
Створка клапана взводится вручную и фиксируется зацепом рычага исполнительного механизма. При подаче напряжения на катушку якорь втягивается, рычаг освобождает зацеп и концевой выключатель переходит в положение «Открыто» — створка клапана уходит под действием собственной пружины. После снятия напряжения механизм взводится обратно створкой клапана при её закрытии. Электромагнит рассчитан на повторно-кратковременный режим ПВ 20 %: удерживать катушку под током дольше 12 с из каждой минуты нельзя.
Что это даёт
Где применяется
- Нормально закрытые клапаны дымоудаления в системах противодымной вентиляции
- Клапаны и заслонки, которые должны открываться по сигналу пожарной сигнализации
- Запирающие устройства с дистанционным освобождением створки
- Замена изношенных электромагнитных замков на клапанах других производителей
Как подобрать и смонтировать
- Проверьте усилие пружины клапана: замок держит створку с усилием до 100 Н
- Выберите исполнение по питанию — 220/240 В (XS-230) или 24 В от щита противопожарной автоматики (XS-24)
- Схема управления должна подавать напряжение импульсом: режим ПВ 20 %, катушка не рассчитана на постоянное удержание
- Закрепите замок на корпусе клапана так, чтобы зацеп рычага перекрывал створку в закрытом положении; проверьте ход вручную
- Концевой выключатель заведите в щит для контроля положения
Технические характеристики
| Номинальное напряжение | ~220/240 В, 50/60 Гц (EML XS-230); 24 В (EML XS-24) |
| Потребляемая мощность | 60 Вт |
| Усилие нагрузки на исполнительный механизм | не более 100 Н (10 кгс) |
| Режим работы (ГОСТ 19264-82) | ПВ 20 %, время цикла ≤ 60 с |
| Класс защиты (ГОСТ 12.2.007.0-75) | 0I |
| Степень защиты корпуса | IP10 |
| Климатическое исполнение | УХЛ3 (NF) |
| Температура окружающей среды | −30…+60 °C |
| Рабочая температура | −25…+50 °C |
| Влажность | 5…95 % без конденсата |
| Техобслуживание | не требуется |
| Срок службы | 50 000 циклов |
| Масса | 380 г |
| Гарантия | 24 месяца |

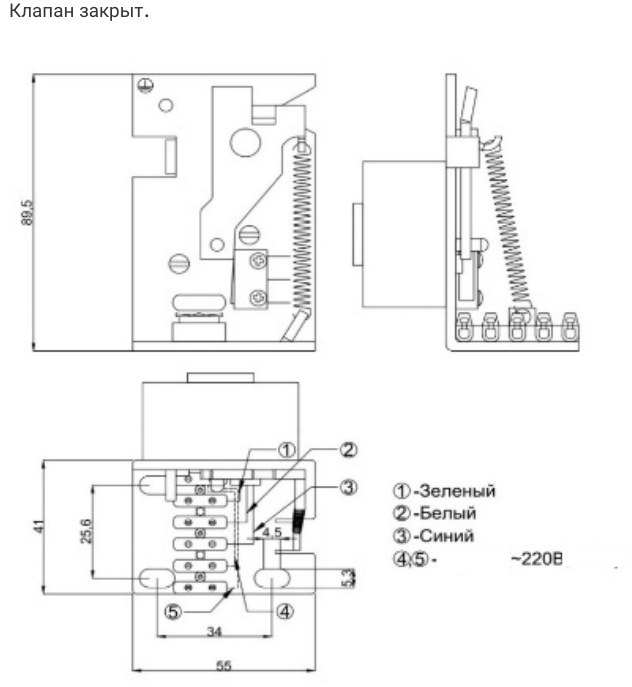

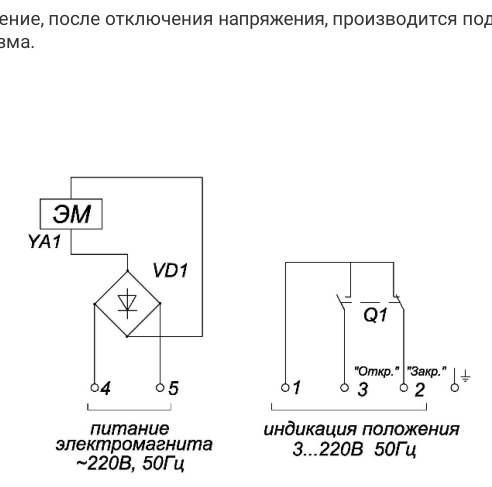

Чертёж и схемы подключения
Расшифровка маркировки
EML — Electromagnetic Lock, электромагнитный замок; XS — типоразмер; 230 или 24 — напряжение катушки, В.
Важно знать
Катушка рассчитана на повторно-кратковременный режим ПВ 20 %: не более 12 секунд под током из каждой минуты. Постоянное удержание перегреет обмотку.
Замок только освобождает створку — открывает клапан его собственная пружина. Проверьте, что клапан рассчитан на работу с электромагнитным замком.
После установки взведите механизм и убедитесь, что створка надёжно фиксируется зацепом, а концевой выключатель переключается при открытии.
Подбор. Назовите размеры заслонки, питание щита и тип управления — подберём привод Nanotek или аналог AIRS, проверим момент с запасом и пришлём счёт в день обращения. Замена приводов Belimo, Lufberg, Hoocon — по таблице аналогов.
